Как заменить магнитолу в mazda demio dw3w

Замена штатной магнитолы. Часть 1.

Когда мои волосы на голове закончились после происшествия, описанного здесь, я начал изучать вопрос замены штатного головного устройства (ГУ).

Прежде всего хочу предупредить всех, кто собирается заменить ГУ в Демио — наберитесь терпения. Это трудоёмкий и сложный процесс. Особенно это касается Демио без климата, то есть те, которые с кондиционером. Почему всё так сложно? Дело в том, что управление кондиционером, заслонками и обогревом заднего стекла собраны в одной схеме с ГУ. Для того чтобы выкинуть штатную голову, необходимо изготовить отдельную схемку для управления этими устройствами.

Итак, в первую очередь я решил разобраться с электрикой, тк распилить панель всегда можно успеть. Для этого мне понадобились:

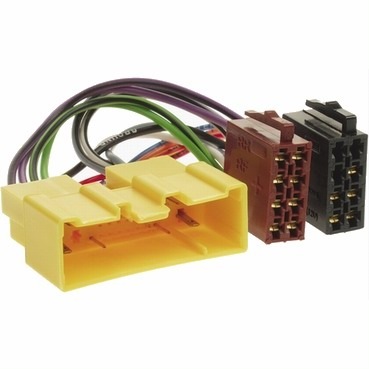

1. ISO разъем

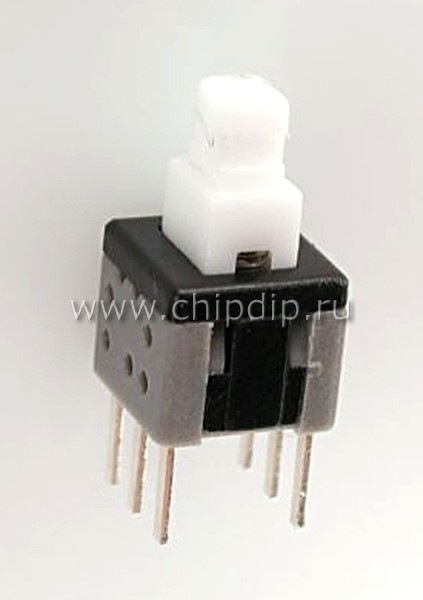

3. Микровыключатели с фиксацией (3шт)

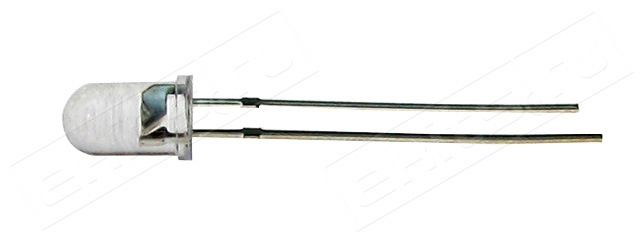

4. светодиоды 12V (6шт)

Изготавливал плату с помощью принтера и утюга. Для этого нужно открыть схему в программе типа layout и распечатать на листе бумаги, которая остаётся от самоклеющейся плёнки. Далее травим в хлорном железе, лудим. Сверлим отверстия 0.6 мм, впаиваем выключатели и светодиоды. Далее всё по схеме ниже:

И вот наконец что получилось:

.
И главное всё работает, уже проверил. Осталось врезать новую магнитолку в панель и наслаждаться.

Огромнейшее спасибо за информацию Scorch54 и всем, кто отвечал на мои безчисленные вопросы!
