Привет, друзья! 🙂 Меня зовут Алексей, и вы на канале «Домашняя кухня». Сегодня не рецепт, а обзор домашнего помощника, о покупке которого я пожалел. Вы практически не найдете в Интернете замечаний к этому пылесосу. Покупал его, ориентируясь именно на отзывы. А пожалел, потому что за те же деньги можно было взять гораздо более удобного помощника.

У нас дома нет ковров – везде керамогранит и ламинат, поэтому к пылесосу предъявлялись самые базовые требования: чтобы собирал пыль, протирал пол и чтобы был беспроводным. Есть робот-пылесос, но он не очень хорошо справляется с задачей – иногда оставляет участки, по которым не проходится, слабоват. Через год использования окончательно выяснилось, что робот-пылесос хорош для легкой ежедневной уборки, но два раза в неделю все равно нужно пройтись по всей квартире с веником и шваброй.

Она предложила посмотреть пылесос помощнее. Утром предложила, после обеда пылесос привезли. Я выбирал между «Бошем», «Сяоми» и «Тефалем». Недорогой беспроводной «Тефаль» у нас уже был и вполне неплохо себя зарекомендовал. Но та модель была не очень мощной, не имела функции мойки полов, у нее не было никаких дополнительных насадок. Стоила, кажется, тысяч восемь. Потом подарил этот пылесос маме.

Пришло время выбирать новый. Главные требования – чтобы отлично работал на кухне, потому что я много и часто готовлю. На полу неизбежно появляются пятна, крошки, брызги, разводы. Робот-пылесос с ними справлялся плохо.

И вот, перечитав кучу рейтингов, отзывов, пересмотрев видеоролики в «Ютубе», сопоставив функционал со стоимостью, я выбрал модель от Tefal TY9690WO с функцией влажной уборки.

По описаниям и отзывам все было прекрасно: относительно мощный, удобный, с изгибаемой ручкой, которая позволяет пылесосить под мебелью не нагибаясь, с множеством насадок под любые цели. Цена приемлемая – 25 тысяч рублей. Аналоги от более раскрученных фирм стоили от 30 до 40.

И вот чудо техники приехало. Зарядили аккумулятор на максимум и прошлись по всей квартире. Она у нас небольшая – чуть больше 65 квадратов. Потом со специальной насадкой пропылесосили мягкую мебель, дважды вытряхивали пылесборник, потому что пылесос оказался реально мощным и собрал очень много того, что его младший «умный» и самостоятельный брат пропустил.

Как разобрать пылесос тефаль silence force

Нижеперечисленые причины, возникающие в случае когда пылесос не собирает пыль, нет всасывания, указаны от наиболее вероятной до наименее вероятной. Проверьте или протестируйте каждую причину, начиная с наиболее вероятных причин.

Причина 1 Воздушный фильтр

Воздушный фильтр удерживает частицы пыли, когда воздух проходит через пылесос. Если фильтр засорился, то пылесос не будет всасывать с нужной силой. Если фильтр Вашего пылесоса засорен, то ознакомтесь с руководством пользователя где даются инструкции по его очистке.

Причина 2 Выпускной фильтр

Выпускной фильтр удерживает частицы пыли, когда воздух проходит через пылесос. Если фильтр засорился, то пылесос не будет всасывать с нужной силой. Если фильтр Вашего пылесоса засорен, то ознакомтесь с руководством пользователя где даются инструкции по его очистке.

Причина 3 Шланг пылесоса

Отсоедените шланг от пылесоса и вытяните его так, чтобы он был прямым, посветите ярким фонариком в один конец шланга и посмотрите через противоположный конец шланга. Если луч фонарика не виден с другого конца шланга пылесоса, то это указывает на то, что шланг засорен или закупорен.

Причина 4 Мешок пылесоса

Может быть заполнен мешок пылесоса. Очистите или замените мешок в соответствии с рекомендациями производителя.

Причина 5 Колесо вентилятора

Попробуйте вручную провернуть колесо вентилятора. Если воздуходувка не вращается свободно, то проверьте колесо на наличие препятствий. Если никаких препятствий нет, то вероятно неисправен двигатель вентилятора, а не колесо вентилятора.

Пылесос Tefal Silence Force TW8370RA

Для начала предлагаем посмотреть наш видеообзор пылесоса Tefal Silence Force TW8370RA:

Паспортные характеристики, комплект поставки и цена

• Эквивалентная производительность 2100 Вт
• Колесики с мягким покрытием
• Усовершенствованная мультициклоническая система
• Гарантия 2 года
• Легкая и удобная очистка контейнера
• Длина провода 8,4 м
• Радиус действия 11 м

• Пылесос
• Гибкий шланг с рукояткой
• Телескопическая труба
• Большая турбощетка
• Маленькая турбощетка
• Комбинированная щетка пол/ковер
• Паркетная щетка
• Насадка для мягкой мебели
• Телескопическая щелевая насадка
• Руководство пользователя, гарантийный талон и т. д.

Внешний вид и функционирование

Дизайн яркий, но не в ущерб практичности и функциональности. Корпус пылесоса и аксессуары изготовлены в основном из пластика. Чаще всего применяется черный пластик без покрытия, но есть и элементы с серебристым покрытием. Покрышки колес и ролика изготовлены из упругого резиноподобного пластика. Прозрачные пластиковые детали (например, чаша пылесборника) изготовлены из поликарбоната.

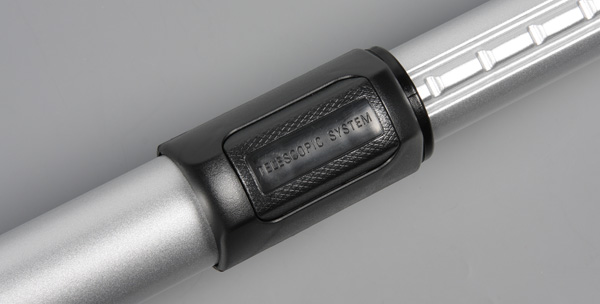

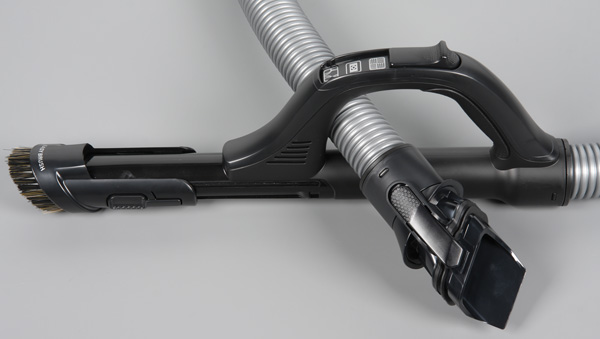

Гибкий шланг — это пластиковая спирально-гофрированная трубка, а телескопическая труба изготовлена из стали и имеет стойкое серебристое покрытие. Сверху по центру на пылесосе есть ручка-скоба, за которую его удобно переносить. Ручка спереди — это ручка чаши пылесборника, за нее переносить сам пылесос не получится.

На днище в передней части есть небольшой подруливающий ролик на поворотной выпуклой площадке.

По бокам в задней части есть две педали: правая — включает/выключает пылесос, левая — снимает блокировку кабельной катушки. Согласно нашим замерам длина кабеля составляет 810 см. Кабель круглый, не жесткий, но слегка упругий, его поверхность относительно скользкая, пружина в катушке мощная. В итоге кабель быстро заматывается на катушку и не проявляет тенденций спутываться или за что-то цепляться. Паз сзади геометрически соответствуют выступам на штатных «больших» щетках, что позволяет фиксировать щетки со шлангом и трубой на корпусе пылесоса.

Это крепление можно использовать во время перерывов уборки, например для переноски пылесоса, и для хранения.

Кронштейнов или ниш-карманов для аксессуаров не предусмотрено. На рукоятке под большим пальцем есть движок заслонки, с помощью которой регулируется мощность всасывания.

Перепускная решетка изнутри прикрыта поролоновым фильтром, что снижает шум и исключает случайный выброс мусора через решетку. Сама рукоятка удобная, она имеет эргономичную форму и фактурный нескользкий участок под пальцы. Патрубок на рукоятке относительно длинный, поэтому ее можно использовать как насадку для уборки в труднодоступных местах, трансформируемую в щетку, для чего нужно сдвинуть вперед венчик с щетиной средней жесткости в пучках. Телескопическая труба оснащена фиксирующим механизмом с дискретным шагом. Для изменения ее длины необходимо нажать на клавишу фиксатора и потянуть муфту, держась другой рукой за рукоятку.

Труба к насадкам, труба к ручке и ручка к насадкам стыкуются только в определенной ориентации, при этом труба и широкие насадки фиксируются защелками, а насадки поменьше просто плотно насаживаются. Конец гибкого шланга к входному отверстию пылесоса также фиксируется наконечником сложной формы с пластиковой защелкой. Сам шланг проворачивается в местах стыковки с обоих концов. Длина шланга 150 см.

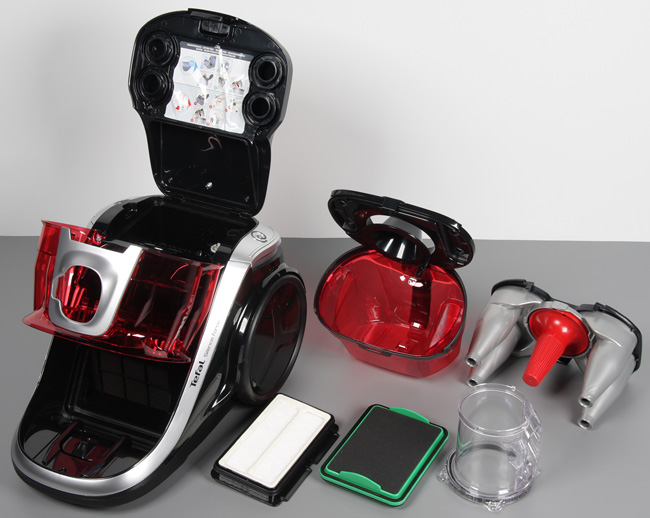

Рассмотрим путь движения воздуха от места стыковки со шлангом. Сначала воздух поступает в цилиндрическую камеру первого большого циклонного сепаратора, где закручивается в вихрь. Центростремительное ускорение отбрасывает частицы грязи к стенкам камеры, и, в конце концов, грязь через окно в верхней части контейнера для мусора сбрасывается в накопительный отсек. Крупный и легкий мусор задерживается на дырочках красного сердечника большого циклона. Затем воздух распределяется по четырем небольшим циклонам (из светло-серого пластика), где он отделяется от мельчайшей пыли, которая сваливается в две небольшие отдельные емкости в верхней части чаши пылесборника. Далее воздух попадает в отсек предмоторного фильтра. На поролоновом фильтре тонкой очистки задерживается самая мелкая и легкая пыль, прошедшая через циклонные сепараторы. Выходит воздух через решетку под контейнером для мусора, где установлены звукопоглощающая поролоновая вставка и сменный складчатый HEPA-фильтр. Чаша пылесборника вынимается вперед за ручку, ее крышка откидывается при нажатии на клавишу на рукоятке. Нажав на фиксатор и откинув крышку на корпусе пылесоса, пользователь может извлечь блок циклонов и предмоторный фильтр.

Стыки деталей на пути прохождения воздушного потока, там, где это нужно, оснащены упругими прокладками, обеспечивающими герметичность соединений.

Периодическое обслуживание пылесоса заключается в следующем: после каждой уборки или, когда она заполнится до отметки Max , нужно вытряхивать мусор из чаши пылесборника. Не реже раза в шесть месяцев необходимо вынуть и промыть поролоновый фильтрующий элемент предмоторного фильтра и его сеточку, а также вытряхнуть пыль из постмоторного HEPA-фильтра или заменить его. При необходимости нужно извлечь блок циклонов, отсоединить стакан большого циклона, все это промыть и высушить.

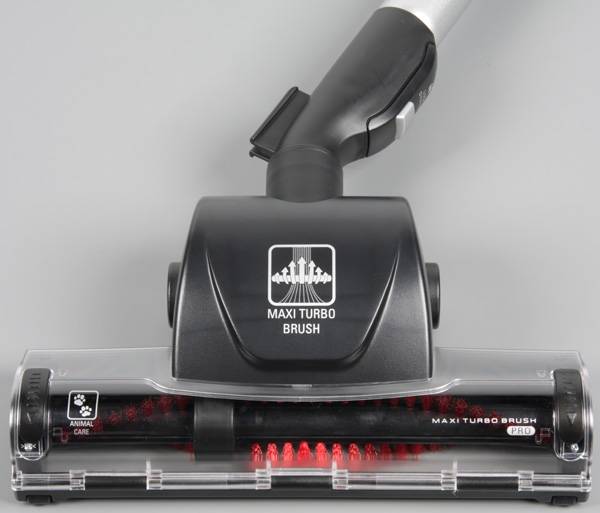

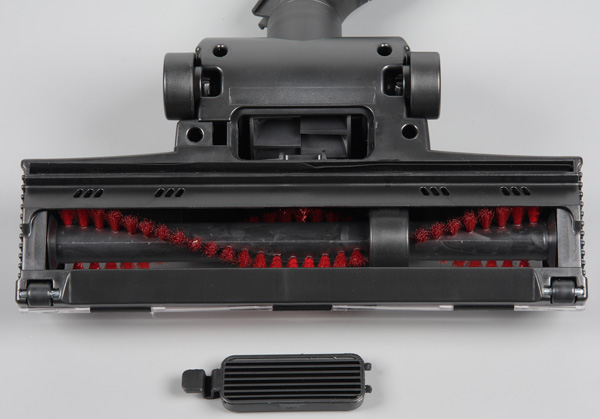

Большая турбощетка имеет длинное оригинальное название Maxi Turbo Brush Pro до еще и с припиской Animal Care . Уход За Животными заключается, видимо, в том, что щетка эффективно собирает шерсть животных с различных поверхностей, чему способствует вращающаяся щетка с двумя рядами пучков щетины средней жесткости. За состоянием щетки можно наблюдать сквозь прозрачный кожух.

Щетка действительно турбо в прямом смысле слова, так как во вращения щетка приводится при помощи небольшой турбинки, которую закручивает всасываемый воздух. Для вращения турбинки используется проходящий через щетку воздух, обособленного забора именно для турбинки нет, поэтому мусор может помешать работе привода. Инспекция состояния турбинки проводится через специальный лючок, расположенный снизу на корпусе щетки.

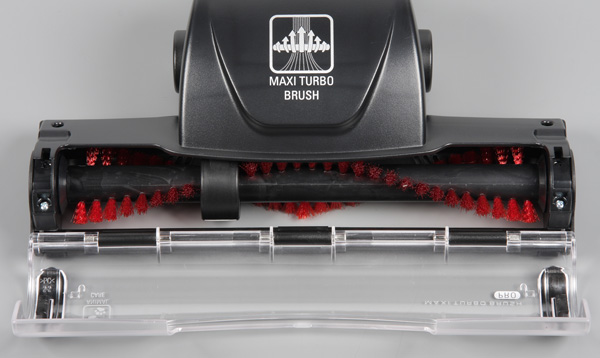

Сама щетка доступна для обслуживания, если откинуть прозрачный кожух, предварительно сдвинув два фиксатора по бокам.

Без разбора корпуса насадки вытащить щетку не получится. Вал щетки относительно большого диаметра и имеет две продольные канавки, что должно облегчить удаление с вала всего, что на него намотается. Отметим наличие резинового скребка снизу во всю ширину щетки. Есть боковые вырезы для засасывания мусора с торцов и перепускные отверстия, помогающие сохранять достаточный для вращения щетки поток воздуха даже на гладких и ровных поверхностях. Скользить щетке по полу помогают два колесика под шарниром и два небольших ролика спереди с покрышками из упругого материала. Насадка оснащена шарниром обеспечивающим отклонение по вертикали на небольшой угол, и патрубком, свободно вращающимся в месте стыка с корпусом щетки. Эту щетку можно подсовывать под протяженные предметы обстановки с просветом где-то 82 мм. Ширина насадки равна 280 мм.

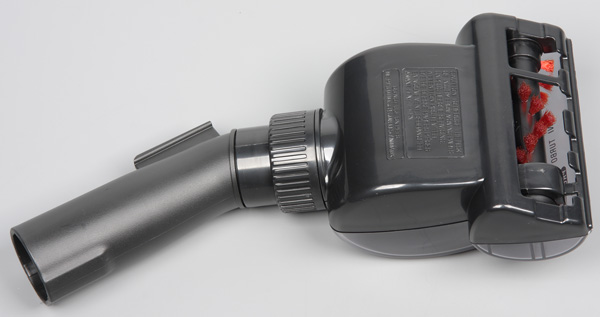

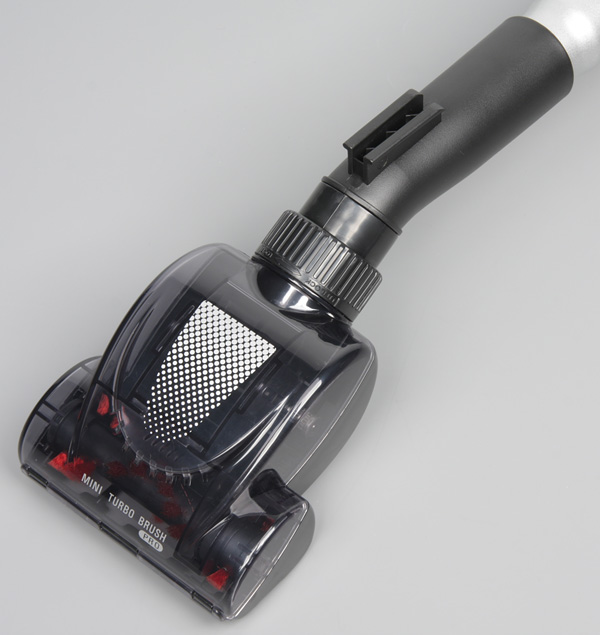

Маленькую турбощетку можно считать уменьшенной по ширине и упрощенной версией большой.

Шарнира нет, но патрубок, свободно вращающийся в месте стыка с корпусом щетки, присутствует, как и перепускные вырезы спереди и канавки с торцов.

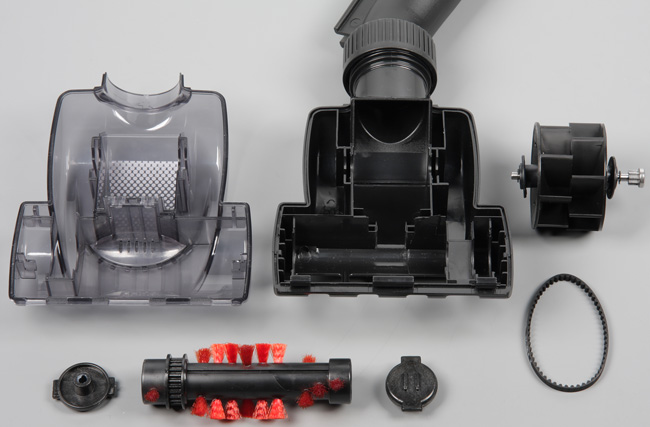

Открутив накидную гайку, можно снять пластиковый прозрачный и слегка тонированный кожух и вытащить из корпуса щетки ее детали для инспекции и очистки. На валу этой щетки есть одна канавка, облегчающая удаление намотавшихся волос, ниток и т.д.

Ширина маленькой турбощетки 118 мм, максимальная высота 68 мм.

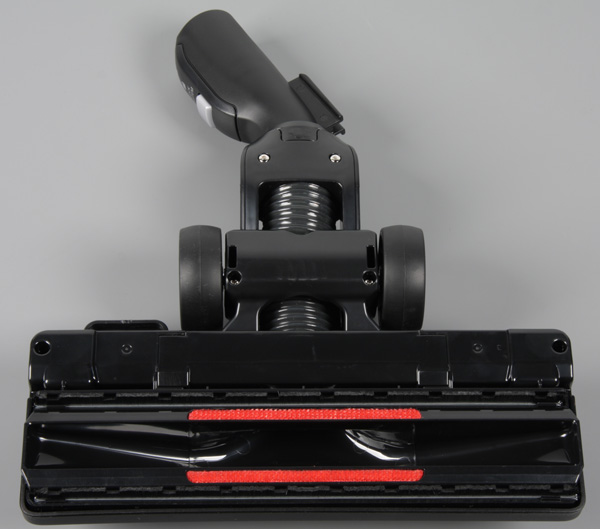

Комбинированная щетка пол/ковер имеет традиционную конструкцию с выдвижной щетиной, что позволяет эффективно применять ее как на гладких полах, так и на ковровых напольных покрытиях.

В двух плотных рядах щетинок есть окна для засасывания крупного мусора. Присутствуют перепускные щели, благодаря которым сохраняется требуемый для работы циклонов поток воздуха даже тогда, когда щетка с убранной щетиной прижата к гладкому полу.

Сочленение входного жесткого патрубка с корпусом насадки осуществляется через два шарнира с общим ходом в вертикальной плоскости менее 90 градусов. Кроме того, патрубок может проворачиваться без ограничения. Герметичность сочленения обеспечивает гофрированная трубка из пластика. Покрышки колесиков изготовлены из упругого пластика. Высота этой насадки составляет 76 мм, ширина — 286 мм.

Следующая насадка — это простая по конструкции щетка для уборки твердых поверхностей. Снизу насадка имеет обрамление из плотного ряда нейлоновых щетинок с вырезами для захвата крупного мусора.

Шарнира нет, но патрубок может проворачиваться без ограничения, что позволяет забираться с этой щеткой под низкие предметы обстановки. Высота этой щетки составляет 62 мм, ширина — 300 мм.

Щелевая насадка телескопическая. В итоге ее длина может составлять 232 или 327 мм. В коротком варианте этой насадкой удобно чистить, например, клавиатуру, а длинный позволит забраться в узкие и глубокие щели, где так любит скапливаться пыль. Насадка для мягкой мебели имеет ворсовые накладки, ложбинки в торцах и перепускные отверстия в задней стенке. Ее ширина — 170 мм.

Печатные материалы из комплекта — это пара брошюр и листовок, из которых наибольшую ценность представляет руководство пользователя и отдельная инструкция по очистке турбощетки. Поставляется пылесос в большой коробке из прочного гофркартона.

Коробка имеет боковые прорезные ручки. Оформление коробки умеренно красочное и достаточно информативное — изображен сам пылесос, наглядно с картинками перечислены основные особенности конструкции и комплектации, а также есть пособие тоже в картинках по уходу за пылесосом. Для упаковки используется небольшое количество пластика, а для защиты и распределения комплектующих применяется вставка из гофркартона.

Изготовлен пылесос во Франции. Описательный раздел мы завершим результатами измерений массы.

Деталь	Масса, г
Основной блок в сборе	6120
Гибкий шланг с рукояткой	580
Телескопическая труба	702
Большая турбощетка	670
Маленькая турбощетка	295
Комбинированная щетка пол/ковер	778
Паркетная щетка	316
Насадка для мягкой мебели	65
Телескопическая щелевая насадка	70

Выводы

Наше знакомство с пылесосом Tefal Silence Force TW8370RA позволило выявить следующие достоинства данной модели:

Пылесос Tefal Air Force extreme lithium

Данный агрегат состоит из аккумуляторной литиевой батареи, системы управления, мотор-вентилятора, циклонного фильтра и дельтовидной насадки с активной щеткой, оснащенной электрическим приводом. В общем, это беспроводной пылесос с вертикальной компоновкой.

Содержание:

Паспортные характеристики, комплект поставки и цена

• Щетка Delta Vision

• Основной корпус
• Ручка с аккумулятором
• Дельтовидная насадка с интегрированной активной щеткой
• Адаптер питания (100—240 В, 50/60 Гц на 36 В, 400 мА)
• Пылесборник в сборе
• Запасной предмоторный фильтр
• Винт
• Инструмент
• Рекламная листовка
• Гарантийный талон
• Краткое руководство пользователя
• Руководство пользователя

Видеообзор

Предлагаем посмотреть наш видеообзор пылесоса Tefal Air Force extreme lithium:

Внешний вид и функционирование

Поставляется пылесос в не очень большой коробке из прочного гофркартона, причем, что особенно приятно, коробка оснащена пластиковой ручкой. Оформление коробки достаточно привлекательное и информативное, на плоскостях наглядно рассказано об основных достоинствах этого экземпляра бытовой техники. Не обошлось, правда, без умильных и не совсем уместных фотографий с детьми и идеальной семьей. Для упаковки используется минимальное количество пластика, а для защиты и распределения комплектующих используется фигурная «ванна» из папье-маше — забота о сохранении окружающей среды.

Пылесос поставляется в разобранном виде, но вряд ли сборка будет представлять большую проблему (однако инструкцию все же лучше почитать).

Ручка вставляется в основной корпус и фиксируется винтом (оранжевая пластинка из комплекта поможет закрутить винт — отвертка не нужна), а патрубок в нижней части корпуса стыкуется с дельтовидной щеткой-насадкой. Хранить пылесос удобно в вертикальном положении, в котором шарнир щетки-насадки автоматически блокируется от проворачивания, в результате пылесос опирается на плоскость насадки и стоит относительно устойчиво.

Основные детали корпуса, щетки и пылесборника изготовлены из пластика разного вида. Внешний вид пылесоса (по крайней мере, нового) довольно привлекательный, так как внешние поверхности в основном имеют черное зеркально-гладкое лаковое покрытие (неустойчивое к появлению царапин, к сожалению), а для контраста используются вставки с матовым серебристым покрытием.

(Элемент на одной из вставок в виде лопастей вентилятора выполняет исключительно декоративные функции, так как на самом деле воздух выходит через боковую решетку на корпусе.)

Все это со временем поцарапается и будет уже не столь привлекательным. Хорошо хоть корпус собственно насадки изготовлен из черного прочного пластика с матовой поверхностью — на нем повреждения в глаза не бросаются, и внутренняя часть ручки изготовлена из такого же пластика (тут важнее, что он нескользкий).

Корпус пылесборника изготовлен из прозрачного и почти не тонированного пластика (по всей видимости, из поликарбоната) — степень его заполнения можно будет определить при первом взгляде.

В него вставляется голубоватый сердечник (из ABS), в который устанавливается предмоторный фильтр из поролона, фиксирующийся крышкой из пластика.

На этой крышке есть краткая инструкция в картинах, рассказывающая как опорожнять и промывать пылесборник. Дно пылесбоника сделано откидывающимся, для этого достаточно нажать на фиксатор голубого цвета.

Уникальная дельтовидная щетка-насадка представляется нам основной особенностью данного пылесоса. Она относительно невысокая и оснащена парой шарниров, что позволяет забираться с ней под предметы обстановки с небольшим просветом, а угловая форма передней части не дает шанса углам остаться без инспекции данным очистителем.

Перемещение насадки по полу облегчают два колеса с покрышками из упругого пластика. Качество уборки в темных закоулках помогают контролировать две линейки светодиодов, расположенные в передней части на скосах насадки. Посмотрим на насадку снизу.

Видно, что движение воздуха контролируется с помощью канавок-воздуховодов и резинового фартука по периметру. Обратим внимание на широкий канал, идущий прямо к острому носу насадки, то есть насадка не просто проникает в самый угол, но и высасывает оттуда пыль и грязь. Скольжение по полу дополнительно обеспечивают два небольших ролика на днище. Мощность пылесоса относительно невысокая, поэтому разумным решением является использование активной щетки, оснащенной электрическим приводом. Оранжевый цвет указывает на детали, требующие внимания и обслуживания. В данном случае это блок щетки, на которую обязательно будут наматываться волокна и волосы, и которую нужно будет периодически чистить. Разбирается этот блок просто и без использования инструментов — пригодится все та же оранжевая пластинка из комплекта (только непонятно, где ее хранить, чтобы не потерялась, так как никакого кармашка для нее мы не обнаружили).

Щетка с одного торца фиксируется в приводной муфте, стальная ось щетки на противоположном торце вращается в подшипнике скольжения из цветного сплава, впрессованного в пластиковый держатель. При демонтаже щетки этот держатель нужно вытянуть из корпуса щетки, что представляет собой некоторую проблему, так как он сидит плотно, а ухватиться не за что, но может со временем разработается.

Управляется пылесос с помощью четырехпозиционного (выключено, минимальная, средняя и максимальная мощность) сдвижного переключателя на ручке. Фиксируется переключатель достаточно четко, но его движок изготовлен из скользкого пластика с гладким покрытием, поэтому палец во влажной снаружи перчатке может проскальзывать. Текущий уровень мощности указывается с помощью расположенных ниже светодиодных индикаторов зеленого свечения. Еще ниже — синий трехуровневый индикатор заряда/оставшегося времени работы.

Индикаторы яркие и не имеют матовых рассеивателей, поэтому выглядят излишне навязчивыми. Заряжается пылесос от комплектного адаптера питания, коаксиальный разъем от которого вставляется в ответное гнездо на обратной стороне ручки.

Для утилизации отработавших свое аккумуляторов необходимо разобрать корпус ручки и вытащить их оттуда. Мы разобрали из любопытства.

В ручке мы обнаружили плату управления и блок аккумулятора. Среди всего прочего на плате мы нашли микроконтроллер PIC16F1783 компании Microchip.

Это весьма интересная микросхема с расширенным набором блоков, в том числе и аналоговых, и с продвинутым модулем ШИМ (Programmable Switch Mode Controller — PSMC). Данный микроконтроллер может, к примеру, использоваться для управления трехфазными двигателями с минимальной программной и полупроводниковой обвязкой. В данном случае он контролирует всего лишь переключатель, несколько светодиодов, источник питания и электродвигатель вентилятора. Мощность, передаваемая на электродвигатель, регулируется простой широтно-импульсной модуляцией с ключом на полевом N-канальном транзисторе AP9972GS (60 В, 60 А).

Мотор соответственно простой, коллекторный с подшипниками скольжения, но хоть с угольными щетками.

Судя по маркировке, плата частично универсальная и может быть установлена в модели пылесосов с разными типами аккумуляторов.

В данном установлена литий-ионная батарея компании Sanyo Energy, имеющей репутацию производителя качественных источников питания.

Батарейный блок составлен из популярных цилиндрических элементов типоразмера 18650, оснащен собственным контроллером и «автомобильным» плавким предохранителем на 10 А.

С нашей точки зрения, особых проблем с этим источником тока быть не должно. С описанием внешнего вида и даже внутренностей мы разобрались, приступим к изложению результатов тестирования.

Тестирование

Конечно, часть пыли оседает на поролоновом фильтре, но ее там оказалось не очень много, и по ощущениям, мощность всасывания оставалась на высоком уровне вплоть до исчерпания заряда аккумулятора.

Для компактного пылесоса в целом это хороший результат. Мусор сбивается в относительно плотный комок, а когда отщелкивается дно пылесборника, он сразу почти весь выпадает в подставленное мусорное ведро, что снижает время контакта с ним.

Это все положительные моменты, далее перечислим спорные и/или неизбежные и то, что нам не понравилось.

Пластиковые детали пылесборника и поролоновый фильтр придется мыть и сушить каждый раз. Впрочем, они, скорее всего, успеют высохнуть (особенно на батарее отопления или полотенцесушителе) до следующего использования, так как аккумулятор пылесоса заряжается за пять с лишним часов (у нас ушло 5 ч. 21 мин.). Во время зарядки от сети потребляется где-то до 16 Вт в пике, и за двое суток на зарядку и другие процессы потребовалось почти 100 Вт·ч (один час работы лампочки в 100 Вт, если кому-то это не очевидно). В заряженном состоянии пылесос потребляет где-то 0,45 Вт, а только адаптер, подключенный к сети, но не к пылесосу — 0,22 Вт). В целом решение весьма экономичное, и это можно добавить к плюсам.

Не понравилось то, что рука, которой ведешь пылесос, довольно быстро устает (с непривычки?). Да, весит пылесос не очень много, и колесики на насадке облегчают его скольжение по полу, но центр тяжести из-за относительно тяжелого аккумулятора в ручке смещен вверх, корпус пылесоса держишь под углом, поэтому значительная часть его веса приходится на руку. Кроме того в руке ощущается значительная вибрация — видимо, из-за неидеальной балансировки мотора и вентилятора. Также несколько раздражает уровень шума и его характер. Последний можно оценить по фрагменту видео:

Уровень шума мы измеряли при размещении пылесоса на полу в рабочем положении с наклоном корпуса примерно под 45 градусов и с прижатой к полу (коммерческий ковролин) щеткой. Микрофон шумомера размещался на высоте 1,5 м от пола примерно над центром пылесоса и был направлен вниз.

Мощность	Уровень звукового давления, дБА
Минимальная	69,0
Средняя	68,0
Максимальная	69,5

На максимальном уровне мощности основной вклад вносит относительно высокочастотный шум от мотора-вентилятора и шум от движения воздуха. На низкой мощности вклад обоих этих источников существенно снижается, но проявляется неприятный свист, вызванный, видимо, использованием для регулировки мощности мотора ШИМ с не очень высокой частотой. В итоге шум меньше и условно менее раздражающий на средней мощности, где вклад всех перечисленных источников не очень большой и обороты мотора еще невысокие.

То, что щетку вынимать для чистки не очень легко, мы уже упоминали, а вот то, что на нее очень плотно наматываются волосы, выяснилось только после полевых испытаний. Волосы приходится буквально срезать, в связи с этим в комплекте хочется видеть какой-нибудь подходящий инструмент с острым кончиком, наподобие тех, которыми иногда комплектуются роботы-пылесосы.

И еще одно замечание: иногда и, разумеется, неожиданно подклинивает «парковочный» фиксатор щетки, приходится следить за тем, чтобы корпус пылесоса был отклонен от вертикали на существенный угол (что увеличивает нагрузку на держащую пылесос руку) и/или насадка была повернута в сторону, тогда фиксатор не делает попыток заблокировать шарнир насадки. Также нельзя не отметить узкую специализацию пылесоса, никаких других насадок/щеток, кроме треугольной насадки, нет, поэтому эффективно убирать этим пылесосом можно только большие по площади и плоские поверхности, то есть фактически только пол с гладкой поверхностью или с ковровым покрытием. На этом с замечаниями все, перейдем к стендовым испытаниям.

Мощность всасывания (что это такое и как мы ее измеряем, описано в отдельной статье) мы определяли при работе пылесоса на трех уровнях мощности с отсоединенной щеткой-насадкой. На фотографии ниже показана конфигурация стенда при работе с данным пылесосом:

Зависимости мощности всасывания от создаваемого разрежения приведены на графике ниже:

Заметим, что в первой точке, где разрежение минимальное, задвижка полностью открыта и сопротивление стенда потоку воздуха минимальное, а в последней точке заслонка закрыта и мощность всасывания равна нулю. Максимальная мощность всасывания меньше 40 Вт, что формально маловато даже для вертикального пылесоса, однако нужно учитывать наличие активной щетки и стоит сделать скидку на мобильность и компактность агрегата.

Выводы

В целом, несмотря на некоторые замечания к конструкции и работе, мы положительно оцениваем опыт использования этого пылесоса по своему прямому назначению. Благодарить за это нужно, прежде всего, уникальную эффективную дельтовидную насадку и емкий литиевый аккумулятор.

Как разобрать пылесос Тефаль. Tefal.

05:30

Разборка и ремонт пылесоса Rowenta RO6984EA дефект не тянет

32:23

Ремонт пылесоса Tefal Silence force

02:39

Как почистить фильтр робота пылесоса? Часть 3

12:20

Обзор и тест парового пылесоса Tefal Clean & Steam Revolution (2021)

01:36

Пылесос с контейнером для пыли Tefal TW6951EA

24:53

Обзор пылесоса Tefal TW 2711 EA с контейнером

14:22

Ремонт робота-пылесоса Tefal RG6825WH

06:29

Tefal TY6545RH — электровеник быстрого реагирования — ТО.

04:54

Пылесос TEFAL.

04:26

Обзор парового пылесоса Tefal Clean and Steam Multi VP8561

07:28

tefal explorer serie 20, чистка. что лучше i robot или франчуз.

14:36

Tefal Explorer Serie 60: ТОНКИЙ РОБОТ-ПЫЛЕСОС ДЛЯ УБОРКИ ШЕРСТИ🐶🐱 ОБЗОР и ТЕСТ✅

10:03

Обзор TEFAL Explorer Serie 40: РОБОТ-ПЫЛЕСОС с влажной уборкой

12:01

Пылесос Tefal первое впечатление

17:54

Обзор и тест моющих пылесосов Philips, Karcher и Tefal

10:28

Честный отзыв на пылесос Tefal VP7545RH после 6 месяцев пользования (ч.2)

15:08

Чем отличаются РОБОТЫ-ПЫЛЕСОСЫ и КАКОЙ ЛУЧШЕ выбрать?!✅

05:55

Обзор и сравнение роботов-пылесосов Tefal Explorer.

12:49

Беспроводные пылесосы. ТОП-5 крутых моделей в России (2020-2021)

13:54

УБОРКА дома и кухни пароочистителем. Бесполезный гаджет или помощник? Что можно мыть без химии?

21:26

ТОП пылесосов 2021 🔥 РЕЙТИНГ лучших пылесосов 👍 БОЛЬШОЙ ТЕСТ

06:29

А вы знали, что щётку пылесоса можно почистить и помыть??

04:07

Как почистить фильтр пылесоса без мешка для сбора пыли

02:56

Ремон и разборка пылесоса ROWENTA RO6984

01:17

Уход за паровым пылесосом Tefal Clean & Steam Multi

09:27

Беспроводной пылесос Air Force Extreme Lithium от Tefal / Арстайл /

13:24

Беспроводной, вертикальный пылесос Air Force Extreme Lithium от Tefal 25V

23:27

Обзор и тест пылесоса Tefal X-Force Flex: сухая и влажная уборка

07:13

Как разобрать пылесос

Нередко у людей, не имеющих никакого отношения к профессиональному ремонту бытовой техники, возникает вопрос о том, как разобрать пылесос своими руками.

Как правило, это происходит, когда у пылесоса наблюдаются какие-то сбои в работе. Перед тем, как привести описание процесса разборки, напомним, что новую технику самостоятельно разбирать не стоит – в этом случае можно запросто лишиться гарантии производителя. Если же пылесос старый, и есть желание попробовать самостоятельно отремонтировать устройство вместо того, чтобы просто выбросить – наша инструкция вам в помощь!

• Разборка пылесоса начинается с подготовки инструментов. Список зависит от того, предстоит ли полный или частичный разбор. Вот что может понадобиться:
• Если есть в наличии – инструкция производителя к вашему пылесосу;
• Плоскогубцы;
• Две отвертки – малая и большая (для крупных и мелких винтов);
• Щетка для очистки от пыли;
• Смазочная жидкость, если планируется разбор двигателя;
• Прежде чем приступать к разборке, обязательно обесточьте устройство. То есть вытащите вилку из розетки! Итак, подробная инструкция по разборке пылесоса.

• Снимите с корпуса пылесоса все внешние детали, насадки. Очистите их от пыли;
• Контейнер для сбора мусора может просто выниматься, а может выкручиваться. Так или иначе, его снимаем;

• У моющего пылесоса снимаем контейнер с водой, сливаем и оставляемся сушиться;

• У пылесоса с мешком для сбора пыли найдите винты, удерживающие крышку отсека пылесборника. Открутите их, используя нужную отвертку;
• Под крышкой отсека пылесборника обычно расположена решетка, снимите ее;

• Найдите все фильтры, имеющиеся в корпусе. Их может быть два – снять нужно оба, и сразу очистить;

• Теперь предстоит снять верхнюю крышку корпуса. Для этого нужно нащупать все винты, которые ее удерживают. Можно воспользоваться инструкцией от производителя, на которой винты указаны схематично;
• Для того чтобы при последующей сборке все винты встали на свое место, раскладывайте их отдельно на бумаге, пометив, какой куда нужно вкручивать. Либо разложите вокруг пылесоса с тех сторон, откуда винты выкручены;

• Кроме винтов, корпус крепится пластиковыми защелками. Если при разборке вы их сломаете, герметичность корпуса будет нарушена. Поэтому очень аккуратно отщелкиваем зажимы (можно взять мягкую пластиковую лопаточку для удобства, но только не металлическую отвертку!);
• Верхняя крышка корпуса аккуратно снимается и очищается от пыли;

• На этом частичная разборка пылесоса завершена. Если вам нужно было только прочистить корпус или осмотреть плату управления, приступайте к очистке, осмотру и последующей сборке корпуса. Ну, а если проблема заключается в неработающем двигателе – продолжайте разбор.
• Перед тем, как снимать двигатель, необходимо выкрутить все винты, удерживающие его в корпусе. Иногда встречаются ситуации, когда двигатель крепится на потайной винт в ручке;
• Выкрутив винты верхней части, аккуратно отсоедините провода. Это можно сделать после того, как отсоединены разъемы плат, и только затем стоит снимать провода по периметру;

• Внимательно осмотрите провода на предмет повреждений. Проверьте, не зацепились ли они за выступающие части корпуса. Теперь осторожно извлеките катушку двигателя из корпуса;
• Почистите катушку и корпус от пыли, если она есть;

• Снимите резиновое кольцо-уплотнитель;
• На двигателях делают защитный пластиковый кожух-капсулу. Чтобы добраться до внутренней «начинки», нужно снять его – просто открутите болты и удалите кожух;

• На некоторых моделях пылесосов двигатель дополнительно защищен фильтром. Его нужно аккуратно снять;
• Прежде чем снимать крышку двигателя, осмотрите ее на предмет завальцовки. Все завальцовки нужно выгнуть в обратную сторону при помощи плоскогубцев;

• Вооружитесь отверткой с плоским шлицем. Вставьте ее в просвет между крышкой и двигателем, и очень бережно пройдите ею по всему периметру. Одновременно аккуратно поддевайте верхнюю часть;

• Открепите клеммы от корпуса двигателя. Для этого нужно осторожно нажать специальную защелку на клеммах;
• Как правило, щетки закреплены на двигателе винтами. Отверните винты и снимите щетки;

• Следующий этап – отсоединение турбины. Возьмите торцевую головку (или подходящий по размеру ключ), которой будет удобно откручивать гайку. Не пытайтесь металлической отверткой застопорить якорь с нижней стороны двигателя! Используйте для этого небольшие деревянные брусочки – по размеру отверстия для щеток;
• И лучше предварительно воспользоваться проникающей смазкой в баллоне, нужно побрызгать на гайку и дать смазке подействовать;

• Крыльчатка часто крепится не только винтом, но и клеем. Поэтому вам может понадобиться растворитель, чтобы снять слой клея;
• Снимаем пластмассовый вентилятор;

• Откручиваем винты крепления подшипника;

• Якорь просто «выбиваем» из корпуса двигателя, немного постукивая по нему;

• Снять нижний подшипник просто. Для снятия верхнего подшипника потребуется специальное приспособление, которое исключит повреждение вала;

По сути, разбор пылесоса на этом завершен. Как видите, разобрать пылесос своими руками не так сложно, другое дело – сможете ли вы разобраться в причинах неисправности самостоятельно.

Кроме необходимости разобрать сам пылесос, может потребоваться разбор щетки пылесоса или телескопической трубы. Щетку желательно очищать от грязи, шерсти и волос как можно чаще. Для этого раскрутите винты, скрепляющие корпус щетки, откройте корпус и извлеките весь мусор. Промойте выдвигающуюся часть со щетиной. Затем оставьте все элементы просохнуть и соберите щетку.

Телескопическая труба не разборная. То есть даже если вы будете делать все максимально аккуратно, все равно какие-то элементы в трубе сломаются – а именно защелки механизма. Лучше чаще промывать трубу, чтобы не приходилось ее разбирать.

Надеемся, что приведенная инструкция и фото разборки пылесоса помогут вам в решении проблемы с вашим агрегатом.
