Демонтаж ручек на потолке, изучаем мотор крышки багажника и "бонусы".

1. Возникла необходимость демонтировать ручки на потолке тигуана.
Специальный инструмент было некогда ждать, решил воспользоваться подручными материалами.
Гуглил, читал отчеты рассматривал картинки, но одно дело читать и другое сделать.)))
С первой ручкой пришлось повозиться долго, но после снятия ее со второй справился буквально за минуту…

Так выглядит ручка изнутри со штатным съемником:

Ручка на потолке:

Перепробовал несколько способов и приспособлений и в конечном итоге сделал себе удобный аналог съемника из маленькой отвертки:

Вставляем отвертку пока она не упрется и по очереди отщелкиваем ручку снизу и сверху.
Для верхней защелки отвертку нужно отгибать вниз, а для нижней — вверх.
Выглядит это как то так:

Надеюсь это кому нибудь поможет.

2. Решил разобрать неисправный мотор крышки багажника, чтобы изучить конструкцию.
Признак неисправности, жужит что то пощелкивает внутри, датчик холла через диагностику показывает, что мотор быстро двигается, но аммортизатор не работает.

Хочу сразу предупредить, отремонтировать его невозможно, т.к. он не разборный.
Как собирают их — понятия не имею.
Поэтому если он сломан, то нужно просто менять на новый.

Неисправность проявляется тем, что крышка багажника при открытии может подниматься на совсем немного и останавливается, закрыться не может.
Диагностировать, какой из двух сломался можно через диагностику или пощупать моторы. Какой из них будет теплый, значит работает только он.

Чтобы разобрать аммо взял ножовку по металлу и по кругу распилил пластиковый корпус.

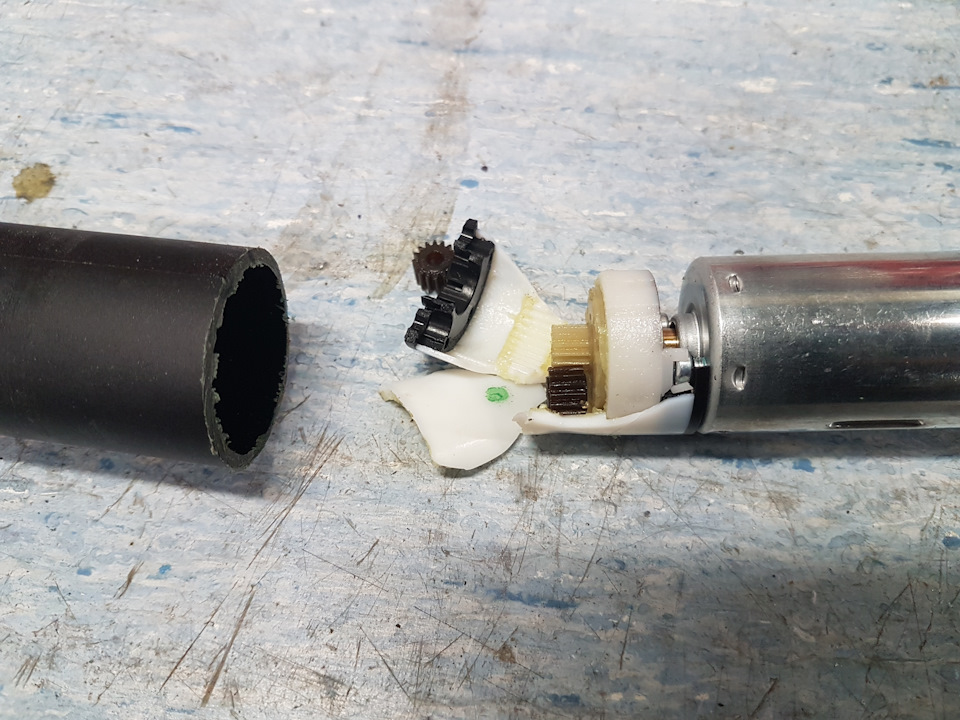

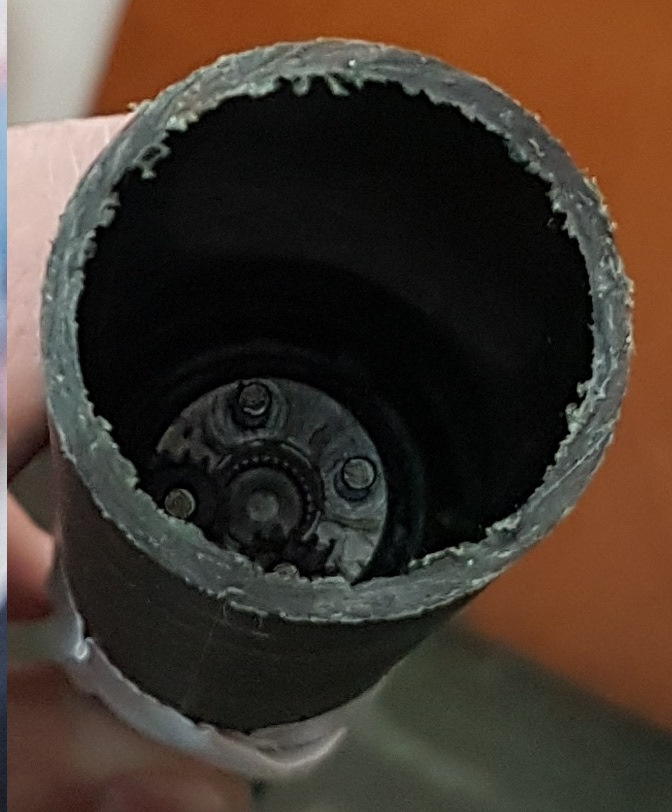

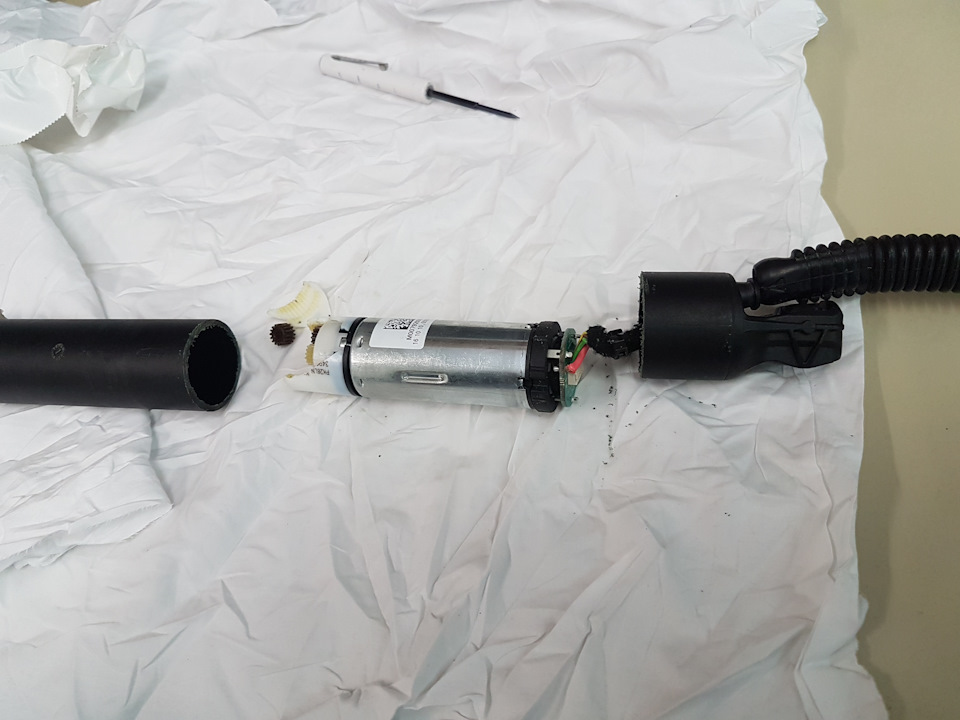

Вынул мотор и сразу стало все ясно. Разлетелась планетарная передачка между мотором и штоком.
Ниже несколько фоток:

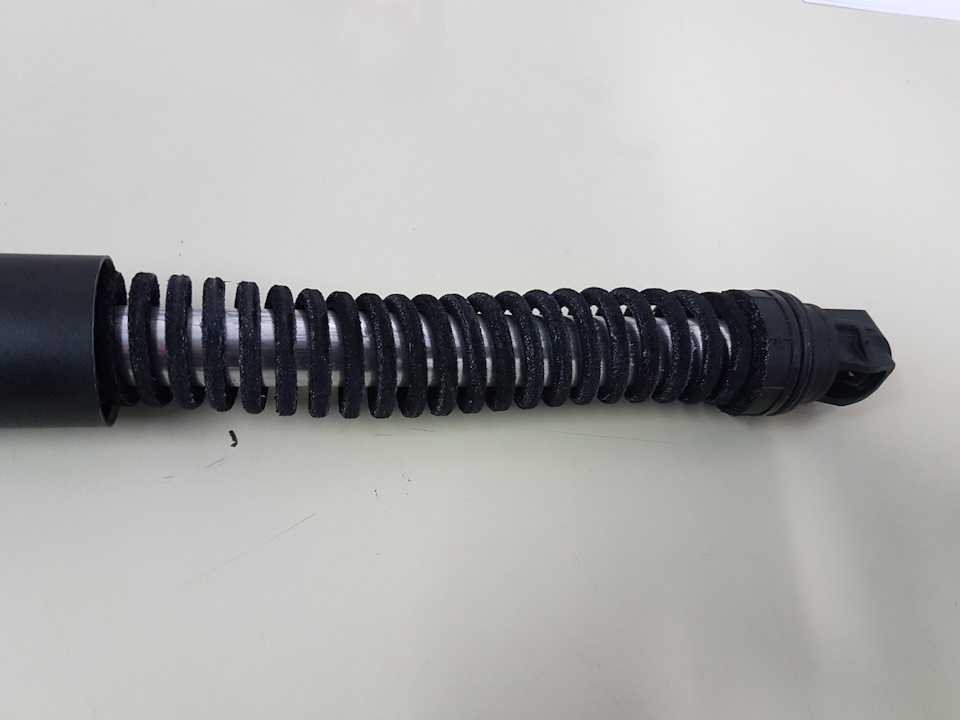

С другой стороны стоит очень жесткая пружина покрытая флоком.
Червяк, по которому аммортизатор сжимается находится в трубке и недоступен без полного разбора.

Все, вопросов больше нет, идем дальше.)))

3. Наконец "бонус" для тех, кто крутит настройки руля в надежде убрать затуп педали газа.)))
Надеюсь, что этот вопрос и споры наконец то закончатся. ))))

Описание канала адаптации, который эта кариста правит:

«Driving Mode Changeover:» имеет 2 значения: direct, ramp.

Direct в отличии от ramp, на поворотах возвращает руль в исходное положение (прямо), такой эффект особенно ощущается на маневрах небольшой скорости.

Кто любит легкий руль выбираем Comfort в канале Steering support Characteristic Line и ramp в Driving_Mode_Changeover…

Теперь вопрос к тем, кто сразу после кодировки почуствовал изменения в поведении педали газа…)))))

Руководство Передняя панель VW Tiguan 2: снятие, детали и узлы

1 Боковой дефлектор оттаивания
2 Резиновый упор 2 шт.
вдвинут в крепление передней панели на нижней кромке рамки ветрового стекла
3 Винты 1,5 Н·м
4 Фотодатчик интенсивности солнечного излучения G107
5 Облицовка динамика
вариант комплектации с аудиосистемой
6 Дефлектор в передней панели правый
7 Декоративная накладка
8 Накладка в центре передней панели
9 Накладка комбинации приборов с левым и центральными дефлекторами передней панели
10 Поворотный переключатель освещения EX1
11 Винт 1,5 Н·м
12 Накладка поворотного переключателя наружного освещения

Снятие и установка бокового дефлектора оттаивания

Ниже описаны снятие и установка бокового дефлектора оттаивателя со стороны водителя.
Снятие и установка со стороны переднего пассажира выполняются аналогично.
Необходимые специальные приспособления: Клин 3409

Снятие
– Подцепить дефлектор 1 с помощью клина и движением вверх извлечь его из монтажного отверстия передней панели.

Установка
Установка осуществляется в обратной последовательности.

Снятие и установка боковой накладки передней панели

Снятие
– Поддеть боковую накладку 1 передней панели с помощью клина 3409 в области фиксаторов стрелка.

– Отсоединить при наличии разъём выключателя с замком для отключения подушки безопасности переднего пассажира E224.
– Вытянуть накладку назад из накладки стойки А и снять её.

Установка
Дальнейшая установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Снятие и установка дефлекторов передней панели
Снятие
– С помощью поворотного регулятора полностью открыть боковой дефлектор передней панели 1.

– Разблокировать фиксатор правого дефлектора 1 с помощью клина 3409 стрелки.
– Извлечь дефлектор из передней панели стрелка A.

Установка
Дальнейшая установка осуществляется в обратной последовательности.
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Снятие и установка декоративной накладки передней панели
Снятие
Снять правый дефлектор передней панели см.выше
– Разблокировать фиксатор декоративной накладки 2 с помощью клина 3409 стрелки.

– Снять декоративную накладку с передней панели стрелка B.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка монтажной рамки головного устройства / головного устройства с навигацией на Фольксваген Тигуан 2
Снятие
– Снять накладку комбинации приборов
– Осторожно высвободить монтажную рамку 1 с помощью клина 3409 из фиксаторов 2 в передней панели.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка щитка комбинации приборов VW Tiguan 2
С левым и центральными дефлекторами передней панели
Снятие
– Взяться за корпус контрольной лампы подушки безопасности переднего пассажира K145 -1- с боков стрелки А и извлечь её из передней панели.

– Отсоединить электрический разъём.
– Разблокировать рычаг механизма регулировки положения рулевого колеса.
– Вытянуть рулевое колесо до упора на себя, отжать рулевую колонку до упора вниз и зафиксировать.
– Разблокировать зажим под левым дефлектором 1 с правой стороны при помощи клина 3409 2.

– Слегка поддеть и удерживать правой рукой накладку комбинации приборов 3.
– Разблокировать зажим под левым дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать правой рукой накладку комбинации приборов 3.
– Разблокировать зажим над левым дефлектором 1 с правой стороны при помощи клина 2.

– Снять правой рукой накладку комбинации приборов 3.
– Разблокировать зажим под левым центральным дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать левой рукой накладку комбинации приборов 3.
– Разблокировать зажим над левым центральным дефлектором 1 с левой стороны при помощи клина 2.

– Слегка поддеть и удерживать левой рукой накладку комбинации приборов 3.
– Отсоединить верхнюю облицовку рулевой колонки 1 с помощью клина от фиксаторов на нижней облицовке рулевой колонки 2 и снять её.

– Высвобожденную из фиксаторов накладку комбинации приборов 1 вытянуть полностью из передней панели стрелки.

– Повернуть накладку комбинации приборов вверх и снять её вместе с верхней облицовкой рулевой колонки стрелка A.

Установка
Дальнейшая установка осуществляется в обратной последовательности
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.

Снятие и установка накладки поворотного переключателя наружного освещения
Необходимые специальные приспособления: Динамометрический ключ

Снятие
– Снять поворотный переключатель наружного освещения EX1
– Вывернуть винт 2.

– Извлечь накладку поворотного переключателя наружного освещения 1 из передней панели.
– При наличии отсоединить разъём от регулятора корректора фар E102.

Установка
Дальнейшая установка осуществляется в обратной последовательности

Снятие и установка передней панели VW Tiguan 2
Необходимые специальные приспособления: Динамометрический ключ

Снятие
– Снять центральную консоль
– Отодвинуть передние сиденья в крайнее заднее положение.
– Отсоединить от АКБ провод массы
– Снять модуль подушки безопасности водителя с пиропатроном
– Снять рулевое колесо
– Снять подрулевые переключатели
– Снять накладку комбинации приборов
– Снять комбинацию приборов
– Снять передний модуль индикации блока управления модуля индикации, управления и выдачи информации J685
– Снять накладку поворотного переключателя наружного освещения
– Снять верхнюю облицовку пространства для ног со стороны водителя
– Снять накладку передней панели со стороны водителя
– Снять верхнюю облицовку пространства для ног со стороны переднего пассажира
– Снять вещевой ящик
– Снять накладки стоек A
– Снять облицовку стоек A
– При наличии снять фотодатчик интенсивности солнечного излучения G107
– Отсоединить разъём подушки безопасности переднего пассажира и (при наличии) разъёмы левого и правого датчиков температуры.
– Вывернуть винт 2 крепления передней панели 1 к центральному трубчатому каркасу.

– Вывернуть винты 4 крепления передней панели 1 с левой стороны.
– Вывернуть винты 3 крепления передней панели 1 с правой стороны.
– Вывернуть винт 2 крепления передней панели 1.

– У автомобиля c левосторонним расположением рулевого управления вывернуть винт 3 крепления передней панели 1.

Указание
У автомобиля c правосторонним расположением рулевого управления винт 3 крепления передней панели 1 отсутствует.
– Вывернуть 3 винта 4 крепления передней панели 1 к центральному трубчатому каркасу посредине.
– Вывернуть винт 2 крепления передней панели 1.
– Приподнять переднюю панель 1 настолько, чтобы направляющие выступы слева и справа стрелка В освободились.

– Извлечь переднюю панель 1 из 3 креплений 2 на границе с ветровым стеклом.

Для снятия передней панели необходим второй механик.
– Снять переднюю панель 1 с трубчатого каркаса передней панели 2.

– Отсоединить электрические разъёмы и освободить жгуты проводов передней панели.
– Осторожно извлечь переднюю панель из салона автомобиля и уложить её на мягкую поверхность.

Установка
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
Осторожно! Во избежание повреждений воздуховода кронштейны проекционного дисплея необходимо приклеить к поперечине передней панели!
– Перед установкой передней панели 1 убедиться в том, что крепления 2 надёжно зафиксированы в кузове.
– Вдвоём задвинуть переднюю панель 1 в 3 крепления 2 на границе с ветровым стеклом.
– Вставить переднюю панель язычками стрелка A слева и справа в направляющие отверстия.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе винтом 2.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с левой стороны 2 винтами 4.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с правой стороны 2 винтами 3.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе с левой стороны винтом 2.
– У автомобиля c левосторонним расположением рулевого управления закрепить переднюю панель 1 на центральном трубчатом каркасе с правой стороны винтом 3.

Указание
У автомобиля c правосторонним расположением рулевого управления винт 3 крепления передней панели 1 отсутствует.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе посредине 3 винтами 4.
– Закрепить переднюю панель 1 на центральном трубчатом каркасе винтом 2.

Дальнейшая установка осуществляется в последовательности, обратной снятию
Моменты затяжки см. выше "Детали и узлы передней панели"
