Снятие сошки ГУР-а и шприцевание шкворневой подвески
Ох и наездился же я сегодня до обеда! Зато дел порешал уйму и по Уверенности и попутно по Ириске.
Например — заехал к bobgena и на пару с помощью его чудо пресса на 20 тонн сняли сошку ГУР-а.
Попробовав её вчера съемником, я понял что останусь без рабочего съемника, поэтому применил радикальный метод.
Берите на заметку, может пригодиться — подсовываем редуктор в пресс, под сошку подкладываем упоры, дабы на сошке гур свободно висел, центруем, давим на вал… давим. 8 тонн уже давим, уже страшно что у сошки отломиться упор. Чуть ждём, проливаем в-дешкой, ждём, стучим, давим под 9 тонн… Мёртво стоит.
Но стоп. я же всё равно сальники буду менять! Держа под нагрузкой чуть греем горелкой сошку на валу и. пару минут и оглушительным ба-бахом ось редуктора вылетает из сошки.
Ну вот, завтра можно нормально разобрать
А вот и виновница торжества)))
Мораль — хотите легко снять сошку — надавите прессом хотя бы тонн 5 и немного погрейте. Вылетит как из пушки!) Наглядное действие теплового расширения металла )

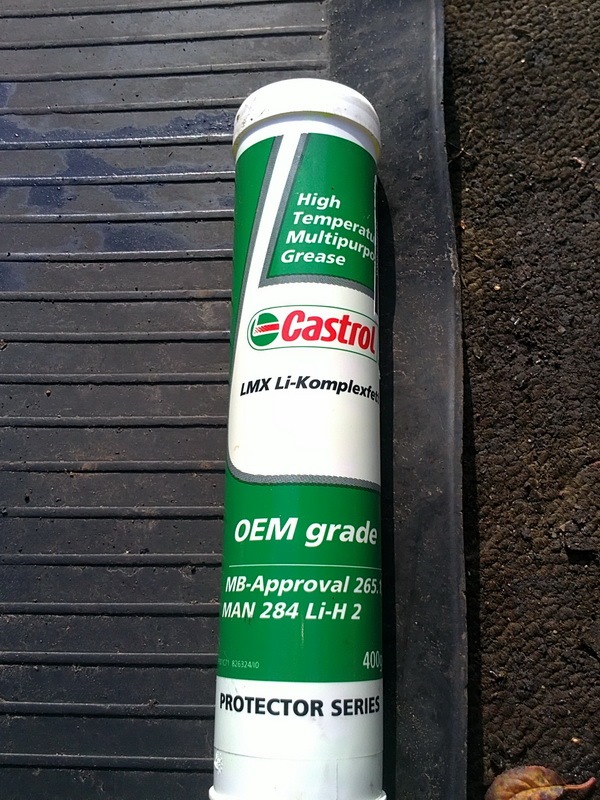

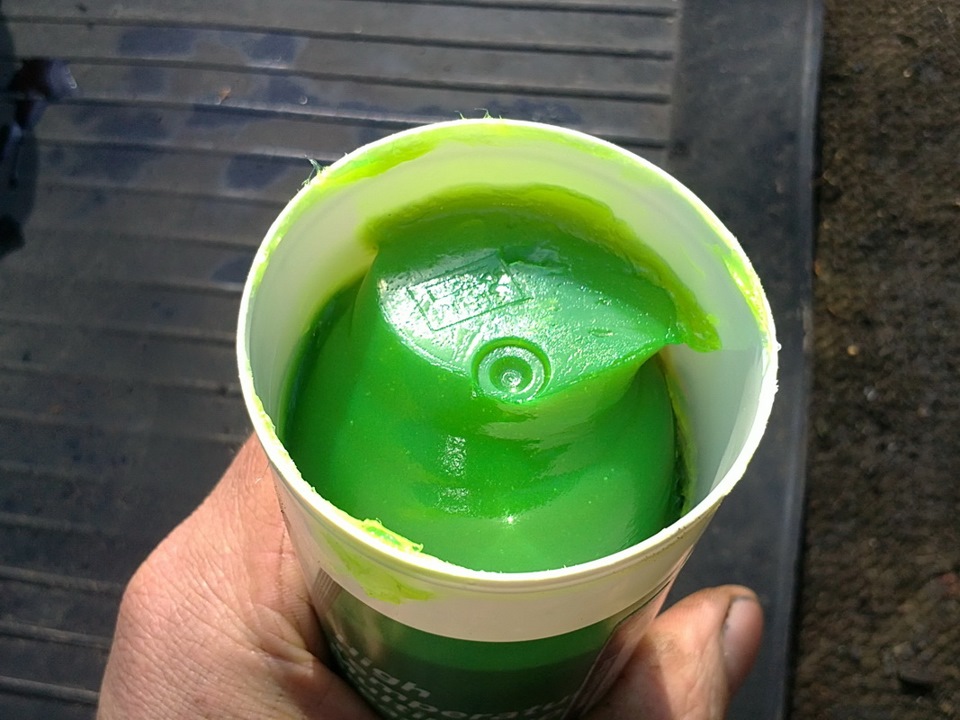

А так же заехал в экзист и забрал смазку для шкворней. Решил мазать синтетикой и купил вот такой проверенный вариант.
Теперь шкворни можно будет шприцевать раз в месяц, а когда вы последний раз их шприцевали?
Вообще, лагерь шприцовщиков делиться на 2 части, одни шприцуют жидким (типа трансмиссионки, нигролом и тд) и вторые — консинстетной смазкой, даже до литола доходит.
Моё мнение — если подшипники шкворня новые — можно мазать трансмиссион+кой, если поношенные — применяйте консистентные смазки, только не прошлый век (литол закокосуется -мало не покажется), а современную синтетику.
И перед шприцовкой нормальной смазкой — вымойте изнутри всю старую смазку, грязь и песок. Не представляете, сколько я вымыл всякого из подшипников.
А промывать удобно из шприца 20-ки, выкрутив тавотницу с помощью жидкости для смывки силикона (антисиликон)
Проверьте тавотницы (лучше вообще поставить новые), где то у меня лежали, но искал и не нашёл сразу, поэтому отмыл и из 3-ёх б-у комплектов выбрал наилучшие
Разборка рулевого механизма КамАЗ
Разбирать и собирать рулевой механизм нужно только в случае необходимости, причем делать это должны квалифицированные механики на чистых рабочих местах (столах и стендах).
Снимать с автомобиля разбираемый механизм надо в следующей последовательности.
1. Отвернуть и вынуть стяжные болты крепления сошки и снять ее при помощи съемника или клина, вставляемого в прорезь верхней головки (любой иной способ, в том числе и сколачивание сошки, может вызвать поломку деталей).
2. Отвернуть пробку с магнитом и слить масло; для полного удаления его надо повернуть рулевое колесо 2—3 раза из одного крайнего положения в другое.
3. Отсоединить шланги, слить оставшееся в насосе масло.
4. Отсоединить карданный вал, вынув шплинт, отвернув гайку клина, и выколотить клин.
5. Отвернуть болты, крепящие картер рулевого механизма к кронштейну.
6. Тщательно очистить и промыть наружную поверхность рулевого механизма.
7. Слить остатки масла, перевернув рулевой механизм клапаном вниз и поворачивая вал рулевого управления 2—3 раза из одного крайнего положения в другое.
Разбирать и проверять рулевой механизм необходимо в следующем порядке.
1. Отвернуть болты крепления и снять боковую крышку вместе с валом сошки, зачистить шлицевой конец вала сошки и, соблюдая осторожность (чтобы не повредить сальник и уплотнительное кольцо), извлечь вал.
2. Проверить осевое перемещение регулировочного винта в вале сошки. Осевое перемещение винта должно
быть в пределах 0,02—0,08 мм. Если оно превышает 0,15 мм, следует заменить регулировочную шайбу.
3. Снять переднюю крышку, отвернув болты крепления.
При всех последующих операциях разборки и сборки принять меры, предотвращающие вывинчивание винта из шариковой гайки, так как это может привести к выпаданию шариков и заклиниванию винта. Винт не должен выворачиваться из гайки более чем на два оборота от среднего положения.
4. Отвернуть гайки крепления корпуса клапана управления и сдвинуть корпус вперед настолько, чтобы его можно было провернуть относительно винта. При этом необходимо соблюдать осторожность, чтобы не повредить резиновые уплотнительные кольца шпилек.
5. Проверить затяжку гайки упорных шарикоподшипников. Момент, необходимый для проворачивания корпуса клапана управления относительно винта, должен быть 10—12,5 кгс-см.
6. В случае несоответствия момента указанной в п. 5 величине отрегулировать затяжку гайки или при повреждении роликоподшипников заменить их. Чтобы отрегулировать затяжку гайки, нужно отжать ее буртик, вдавленный в паз винта, оберегая его резьбу от повреждения. Отвернув гайку, следует зачистить паз в винте и резьбу в гайке. Коническая дисковая пружина должна быть установлена между роликоподшипником и гайкой вогнутой стороной к роликоподшипнику. После регулировки затяжки гайки ее буртик должен быть вдавлен без разрыва в паз винта, причем вдавка должна быть закругленной, без острых углов.
7. Снять корпус углового редуктора вместе с клапаном управления, винтом и поршнем-рейкой, отвернув болты крепления и две гайки.
8. Проверить, нет ли осевого перемещения шариковой гайки относительно поршня-рейки. В случае необходимости подтянуть или заменить два установочных винта и раскернить их.
9. Проверить посадку шариковой гайки на средней части винта. Гайка должна вращаться на винте без заеданий, а осевое перемещение ее относительно винта не должно превышать 0,3 мм.
10. В случае несоблюдения условий, указанных в п. 9, заменить шарики или весь комплект. Для этого нужно
отвернуть два установочных винта, крепящих шариковую гайку, при помощи специального ключа с достаточно большим плечом вынуть из поршня-рейки шариковую гайку с винтом, придерживая от выпадания желобки и шарики. Затем надо снять желобки и, поворачивая винт относительно гайки в ту и другую сторону, удалить шарики.
При повреждении винтовых беговых канавок заменить гайку или винт.
Гайку, винт и шарики следует заменять комплектно, так же, как их подбирают на заводе.
Нельзя использовать шарики, у которых разность размеров по диаметру более 0,002 мм, так как может произойти поломка шариков и заклинивание деталей рулевого управления.
После замены шариков гайка должна проворачиваться в средней части винта под действием крутящего момента 3—8 кгс-см; по краям винта посадка гайки должна быть свободной.
11. Проверить регулировку бокового зазора между зубьями шестерен углового редуктора. Боковой зазор между любыми парами зубьев не должен превышать 0,1 мм, а момент вращения ведущей шестерни в угловом редукторе должен быть не более 5 кгс-см. При правильном зацеплении конических шестерен пятно контакта должно находиться в средней части зуба.
Боковой зазор регулируют путем подбора по толщине пакета прокладок под корпусом ведущей шестерни. После регулировки боковой зазор между любыми парами зубьев должен быть не более 0,05 мм; шестерни должны вращаться плавно, момент вращения не должен быть более 5 кгс-см.
В случае разборки шестерен нельзя нарушать комплектность корпуса углового редуктора и конических шестерен, так как они подобраны на заводе комплектно.
В случае необходимости проверки работы предохранительного клапана и его регулировки надо снять клапан управления, отвернув гайку, как это указано в п. 6.
При разборке и сборке клапана управления нельзя нарушать комплектность золотника, обратного и предохранительного клапанов и реактивных плунжеров, так как в противном случае будет нарушена прецизионность рабочих пар.
Предохранительный клапан следует проверять в специальном приспособлении, позволяющем подвести масло
под давлением к отверстию в его торце. Клапан должен открываться при давлении 65—70 кгс/см2 и при производительности насоса 10 л/м. Клапан регулируют вращением пробки. После регулировки клапана надо специальным приспособлением вдавить край пробки в паз корпуса клапана, что предотвратит самоотвертывание пробки во время эксплуатации автомобиля.
При отсутствии специального приспособления регулировку предохранительного клапана можно проверить на автомобиле (см. раздел «Проверка давления»).
Как снять сошку с рулевого редуктора камаз
Замена насоса гидроусилителя руля (ГУР) Камаз-4310, 55111, 43118
Насос гидроусилителя рулевого привода Камаз-4310, 55111, 43118 подлежит замене при следующих неисправностях:
— Засорение или зависание клапанов, вследствие чего внезапно возрастает или периодически меняется усилие на рулевом колесе.
— Износ деталей насоса, вследствие чего наблюдается постепенное увеличение усилия на рулевом колесе на малых частотах вращения коленчатого ем частоты вращения, а также повышенный нагрев наружных поверхностей насоса.
— Осевое перемещение вала насоса ГУР Камаз-4310, 55111, 43118 в результате разрушения переднего подшипника.
— Течь масла в результате износа уплотнительных колец, манжеты и повреждения прокладок.
— Механические повреждения насоса, нарушающие его нормальную работу.
Снятие насоса гидроусилителя рулевого привода Камаз-4310, 55111, 43118
— Поднимите кабину в первое положение и застопорите
— Очистите от грязи наружную поверхность насоса
— Слейте масло из картера рулевого механизма Камаз-4310, 55111, 43118
— Отсоедините маслопроводы низкого и высокого давления гидроусилителя рулевого привода, отвернув гайки, и слейте оставшееся в насосе масло
— Отсоедините от насоса трубопровод низкого давления, отверните болт хомута крепления и снимите трубопровод низкого давления
— Отсоедините от насоса трубопровод высокого давления, отверните болты двух хомутов крепления и снимите трубопровод высокого давления
— Выверните три болта крепления насоса к картеру маховика, подайте насос вперед и снимите его с двигателя
Установка насоса гидроусилителя рулевого привода Камаз-4310, 55111, 43118
— Установите насос на картер маховика. Вверните болты крепления насоса.
— Установите трубопровод высокого давления, подсоедините его к насосу, вверните болты хомутов крепления трубопровода
— Установите трубопровод низкого давления, подсоедините его к насосу, вверните болт хомута крепления трубопровода
— Подсоедините маслопроводы гидроусилителя рулевого привода Камаз-4310, 55111, 43118, заверните гайки
— Залейте масло в гидросистему рулевого привода и прокачайте ее.
— Запустите двигатель и проверьте герметичность соединений гидроусилителя рулевого привода, насоса и масляного радиатора.
Замена рулевого механизма Камаз-4310, 55111, 43118
Рулевой механизм Камаз-4310, 55111, 43118 подлежит замене при следующих неисправностях:
— Заклинивание зубчатого зацепления рулевого механизма.
— Увеличенный зазор в зубчатом зацеплении, не устранимый регулировкой.
— Повышенная утечка масла в рулевом механизме Камаз-4310, 55111, 43118 вследствие износа или повреждения уплотнительных колец.
— Ослабление затяжки гайки упорных подшипников винта рулевого механизма.
— Заедание реактивных плунжеров и золотника в корпусе клапана управления.
— Заклинивание или разрушение деталей углового редуктораКамаз-4310, 55111, 43118.
— Механические повреждения деталей рулевого механизма (трещины, пробоины, срыв резьбы и др.).
Снятие рулевого механизма Камаз-4310, 55111, 43118
— Выпрессуйте шаровой палец тяги сошки из проушины сошки
— Отверните три накидные гайки трубопроводов топливного бачка подогревателя, отсоедините трубопроводы и слейте топливо из бачка и топливопроводов
— Отверните четыре гайки крепления топливного бачка подогревателя к кронштейну и снимите бачок
— Разогните стопорную шайбу 4 (рис.1) и отверните гайку 5
— Снимите съемником сошку рулевого механизма Камаз-4310, 55111, 43118
— Выверните магнитную пробку из картера рулевого механизма и слейте масло. Вверните пробку с моментом 29—39 Нм (3—4 кг/см).
— Отсоедините трубопроводы высокого 8 (см. рис.1) и низкого 9 давления от рулевого механизма и слейте оставшееся в трубопроводах масло
— Отверните гайку болта крепления нижней вилки карданного вала, выбейте болт и отсоедините вал от рулевого механизма, подняв вверх вилку
— Выверните четыре болта крепления картера рулевого механизма к кронштейну передней рессоры и снимите рулевой механизм.
— Слейте остатки масла, повернув рулевой механизм Камаз-4310, 55111, 43118 клапаном вниз и поворачивая вал ведущего зубчатого колеса углового редуктора 2—3 раза из одного крайнего положения в другое.
Рис.1. Рулевое управление Камаз-4310, 55111, 43118
1— рулевое колесо; 2 — колонка; 3 — тяга сошки; 4 — шайба стопорная; 5 — гайка; 6 — сошка; 7 — механизм рулевой; 8 — трубопровод высокого давления; 9— трубопровод низкого давления; 10 — вал карданный; 11 — радиатор
Установка рулевого механизма Камаз-4310, 55111, 43118
— Установите рулевой механизм Камаз-4310, 55111, 43118на передний кронштейн левой передней рессоры и закрепите его болтами с моментом 275—314 Нм (28—32 кг/см).
— Подсоедините к рулевому механизму трубопроводы высокого и низкого давления
— Присоедините карданный вал рулевого управления к рулевому механизму, вставьте стяжной болт, заверните гайку с моментом 13,7—16,7 Нм (1,4—1,7 кг/см)
— Установите топливный бачок подогревателя на кронштейн
— Подсоедините три топливопровода бачка подогревателя
— Залейте масло в гидросистему рулевого привода Камаз-4310, 55111, 43118 и прокачайте ее.
— Установите сошку на вал, совместив метки, нанесенные на торце вала и на сошке, установите стопорную шайбу, заверните гайку и затяните ее с моментом 510—539 Нм (52—55 кг/см)
— Законтрите гайку загибкой стопорной шайбы
— Вставьте шаровой палец тяги сошки в проушину сошки, заверните гайку и зашплинтуйте
— Проверьте герметичность резьбовых и других соединений и трубопроводов гидроусилителя рулевого привода Камаз-4310, 55111, 43118.
Замена тяги рулевой сошки Камаз-4310, 55111, 43118
Тяга рулевой сошки Камаз-4310, 55111, 43118 подлежит замене при следующих неисправностях:
— Свободный ход. Перемещение в шарнирных сочленениях из-за поломки пружины или износа сухарей и шаровых пальцев, основным признаком которого является повышенный свободный ход рулевого колеса и неустойчивое движение автомобиля.
— Механические повреждения тяги сошки.
Рис.2. Тяга сошки рулевого механизма Камаз-4310, 55111, 43118
1 — крышка; 2 — шайба; 3 — пружина; 4 — вкладыш тяги нижний; 5 — палец шаровой; 6 — вкладыш тяги верхний; 7 —масленка в сборе; 8 — штуцер масленки; 9 —тяга в сборе; 10, 13 — накладки защитные; 11 — шплинт; 12 — гайка шарового пальца; 14 — обойма
Снятие тяги рулевой сошки Камаз-4310, 55111, 43118
— Поднимите передний мост автомобиля и поверните управляемые колеса влево до отказа
— Расшплинтуйте и отверните гайку 12 (рис.2) крепления шарового пальца головки тяги сошки со стороны верхнего рычага левого поворотного кулака
— Расшплинтуйте и отверните гайку крепления шарового пальца головки тяги со стороны сошки рулевого механизма Камаз-4310, 55111, 43118
— Выпрессуйте съемником шаровой палец 5 (см. рис.2) из проушины сошки, отсоедините головки тяги от сошки и наверните гайку на шаровой палец
— Выпрессуйте съемником шаровой палец из конусного отверстия рычага поворотного кулака, снимите тягу с автомобиля и наверните гайку на шаровой палец
Установка тяги рулевой сошки Камаз-4310, 55111, 43118
— Вставьте шаровой палец задней головки тяги сошки Камаз-4310, 55111, 43118 в конусное отверстие верхнего рычага поворотного кулака, заверните гайку крепления шарового пальца с моментом 245—314 Нм (25—32 кг/см) и зашплинтуйте.
Задняя головка тяги сошки Камаз-4310, 55111, 43118 имеет защитную резиновую накладку 10 конической формы без обоймы; ось смазочного отверстия под масленку в задней головке составляет с осью тяги угол около 45°
— Вставьте шаровой палец передней головки тяги сошки в проушину сошки, заверните гайку крепления шарового пальца с моментом 245—314 Нм (25—32 кг/см) и зашплинтуйте
— Опустите передний мост автомобиля
Замена тяги рулевой трапеции Камаз-4310, 55111, 43118
Тяга рулевой трапеции Камаз-4310, 55111, 43118 подлежит замене при следующих неисправностях:
— Свободный ход в шарнирных сочленениях из-за поломки пружин, износа сухарей или шаровых пальцев, основным признаком которого является повышенный свободный ход рулевого колеса и неустойчивое движение автомобиля.
— Погнутость тяги и повреждение резьбы на концах тяги.
Рис.3. Тяга рулевой трапеции Камаз-4310, 55111, 43118
1, 9 — болты; 2, 16— шайбы; крышка; 4 — прокладка; 5— пружина; 6 —вкладыш наконечника нижний; 7 — палец шаровой; вкладыш наконечника верхний; 10 — наконечник тяги правый в сборе; 11 — накладка; 12 — обойма; 13, 17 — гайки; 14 — шплинт; 15 — масленка; 18 —тяга рулевой трапеции; 19 — наконечник тяги левый в сборе
Снятие тяги рулевой трапеции Камаз-4310, 55111, 43118
— Поднимите передний мост автомобиля
— Расшплинтуйте и отверните гайку 13 (рис.3) крепления шарового пальца наконечника 10 тяги рулевой трапеции к корпусу правого поворотного кулака
— Выпрессуйте съемником шаровой палец 7 (см. рис.3) тяги из конусного отверстия правого поворотного кулака, отсоедините наконечник тяги от кулака и наверните гайку на шаровой палец
— Выполните переходы для левого наконечника тяги рулевой трапеции Камаз-4310, 55111, 43118 и снимите тягу
Рис.4. Монтажный размер тяги Камаз-4310, 55111, 43118
Установка тяги рулевой трапеции Камаз-4310, 55111, 43118
— Проверьте и при необходимости установите монтажный размер тяги рулевой трапеции. Для установки монтажного размера тяги рулевой трапеции Камаз-4310, 55111, 43118 ослабьте крепление наконечников на левом н правом резьбовых концах тяги, отвернув гайки 17 болтов 9, и отворачивайте или заворачивайте наконечники до получения требуемой длины тяги.
Длина тяги (рис.4) (расстояние между центрами наконечников) должна быть 1480 мм. Наконечники должны быть завернуты на одинаковую длину (разность — не более 3 мм). За один оборот левый наконечник тяги перемещается вдоль оси на 2 мм, а правый наконечник — на 1,5 мм
— Вставьте шаровой палец правого наконечника тяги рулевой трапеции Камаз-4310, 55111, 43118 в конусное отверстие правого поворотного кулака, заверните гайку.
— Выполните переход для левого наконечника тяги, не затягивая гайку крепления шарового пальца
— Опустите передний мост автомобиля, уберите подставки
Проверьте и, при необходимости, отрегулируйте схождение колес в следующем порядке:
— проверьте давление в шинах передних колес, которое должно составлять 294 кПа (3 кгс/см2). При необходимости доведите его до нормы;
— установите передние колеса в положение, соответствующее , движению автомобиля по прямой;
— замерьте расстояние между бортовыми закраинами ободьев колес сзади на высоте центров колес, отметьте места замеров мелом;
— перекатите автомобиль Камаз-4310, 55111, 43118 вперед на половину оборота передних колес;
— замерьте расстояние между бортовыми закраинами ободьев колес спереди в тех же точках, что и ранее, на высоте центров колес. Разница в результатах измерений расстояний между бортовыми закраинами ободьев колес до н после прокатывания автомобиля определяет величину схождения колес.
Регулируйте схождение колес изменением длины тяги Камаз-4310, 55111, 43118 в следующем порядке:
— выполните переходы для правого наконечника тяги, затем, наворачивая наконечник на тягу при большом схождении и отворачивая при малом, обеспечьте нормальное схождение передних колес.
Если вращением правого наконечника Камаз-4310, 55111, 43118 отрегулировать схождение не удается, то выполните переход для правого наконечника тяги. Затем, вращая левый наконечник, установите нормальное схождение
— Затяните гайки крепления пальцев с моментом 245—314 Нм (25—32 кг/см) и зашплинтуйте
— Затяните гайки болтов крепления наконечников на тяге с моментом 53,9—58,8 Нм (5,5—6,0 кг/см)
Замена крестовины карданного вала рулевого управления Камаз-4310, 55111, 43118
Крестовины карданного вала рулевого управления Камаз-4310, 55111, 43118 подлежат замене в случае износа игольчатых подшипников, уплотнительных колец, шипов крестовины, вызывающего увеличенный свободный ход рулевого колеса или увеличение усилия на нем при исправных насосе и гидроусилителе рулевого привода.
Снятие крестовины карданного вала Камаз-4310, 55111, 43118 рулевого управления
— Выверните винты крышки 10 (рис.5) фланца 13 крепления рулевой колонки и снимите крышку
— Отверните гайку стяжного болта верхней вилки карданного вала рулевого управления Камаз-4310, 55111, 43118 и выбейте болт
— Поднимите и зафиксируйте переднюю облицовочную панель кабины
— Отверните гайку стяжного болта нижней вилки карданного вала рулевого управления и выбейте болт
— Отсоедините верхнюю вилку карданного вала рулевого управления Камаз-4310, 55111, 43118 от шлицевого конца вала рулевой колонки
— Отсоедините нижнюю вилку карданного вала рулевого управления от шлицевого конца вала ведущего конического зубчатого колеса углового редуктора гидроусилителя
— Снимите карданный вал рулевого управления, перемещая его вниз и вперед
— Снимите крестовины шарниров
Установка крестовин карданного вала руля Камаз-4310, 55111, 43118
— Соберите шарниры карданного вала. Вилки шарниров карданного вала руля Камаз-4310, 55111, 43118 после его сборки должны находиться в одной плоскости,
— Отверстия под стяжные болты верхней и нижней вилок должны располагаться относительно продольной оси вала в разные стороны
— Установите вал на место, перемещая его вверх и назад. Карданный вал рулевого управления устанавливайте на автомобиль, направляя вверх вилкой шлицевой втулки.
— Соедините нижнюю вилку карданного вала руля Камаз-4310, 55111, 43118 со шлицевым концом вала ведущего конического зубчатого колеса углового редуктора гидроусилителя, совместив отверстие под стяжной болт вилки с канавкой на валу гидроусилителя
— Выполните переход для верхней вилки карданного вала
— Установите и закрепите стяжные болты вилок карданного вала руля Камаз-4310, 55111, 43118 гайками с моментом 13,7—16,7 Нм (1,4—1,7 кг/см)
— Установите и закрепите крышку фланца крепления рулевой колонки
— Опустите и зафиксируйте переднюю облицовочную панель кабины
Рис.5. Установка рулевой колонки Камаз-4310, 55111, 43118
1 — колесо рулевое- 2 — крышка верхняя, 3 — гайка; 4 — крышка нижняя: 6 — винт; 6, 8, 12, 14, 15 — болты с шайбами; 7 — колонка в сборе; 9 — винт с шайбой; 10 — крышка фланца; 11 — прокладка; 13 — фланец крепления колонки; 16—кронштейн крепления колонки
Замена рулевой колонки Камаз-4310, 55111, 43118
Рулевая колонка Камаз-4310, 55111, 43118 подлежит замене при следующих неисправностях:
— Повышенный износ или разрушение шариковых подшипников вала колонки.
— Осевое перемещение вала рулевой колонки Камаз-4310, 55111, 43118.
— Погнутость вала рулевой колонки,
— Износ шлицев на концах вала.
— Деформация и повреждения трубы колонки, ухудшающие нормальную работу колонки.
Снятие рулевой колонки Камаз-4310, 55111, 43118
— Установите передние колеса автомобиля в положение, соответствующее движению прямо
— Отключите выключатель аккумуляторных батарей автомобиля
— Снимите декоративную крышку 2 (см. рис.5) рулевого колеса 1
— Отверните гайку 3 крепления рулевого колеса на валу колонки 7
— Снимите рулевое колесо с вала рулевой колонки Камаз-4310, 55111, 43118
— Выверните винты крепления и снимите с колонки комбинированный переключатель, разъединив штекерные разъемы электрических проводов переключателя
— Выверните винты 9 крышки 10 фланца 13 крепления колонки и снимите крышку 10 с прокладкой 11
— Отверните гайку стяжного болта верхней вилки карданного вала рулевого управления, выбейте болт и отсоедините вилку от вала колонки
— Отверните болты 8 крепления колонки на фланце 13
— Отверните болты 6 крепления рулевой колонки к кронштейну 16 и снимите колонку
Установка рулевой колонки Камаз-4310, 55111, 43118
— Установите рулевую колонку 7 на фланец 13 и закрепите болтами 8 с пружинными шайбами
— Соедините верхнюю вилку карданного вала рулевого управления с валом колонки, установите и закрепите стяжной болт гайкой с моментом 13,7—16,7 Нм (1,4—1,7 кг/см). Стяжной болт устанавливается при совпадения отверстия под него в вилке с канавкой на валу рулевой колонки Камаз-4310, 55111, 43118
— Установите крышку 10 фланца с прокладкой и закрепите винтами 9 с шайбами
— Закрепите рулевую колонку Камаз-4310, 55111, 43118 на кронштейне 16 болтами 6 с пружинными шайбами. При креплении рулевой колонки к кронштейну 16 перекос колонки не допускается
— Установите на колонку комбинированный переключатель и закрепите его винтами. Соедините штекерные разъемы электрических проводов переключателя
— Установите рулевое колесо на вал колонки. При положении управляемых колес, соответствующих движению автомобиля по прямой, спицы рулевого колеса должны быть расположены симметрично относительно вертикальной плоскости, проходящей через ось колонки и параллельной продольной оси автомобиля
— Заверните гайку крепления рулевого колеса на валу колонки с моментом 60—80 Нм (6—8 кг/см)
