Ремонт передней балки правая сторона
Ремонтировать авто приходится по выходным, тк есть основная работа и стоит камз от нее за 70 км возникают трудности.
Разобрал правую сторону смотрю там тоже подшипник навернулся, только внутренний. кольцо по которому сальник работает болтается, подумал грязи набило, работаем дальше а еще кромка барабана со сколом 2см никчему ступица вся в смазке.
попробовал шкворень выдавить, не идет. рамка рвется, балку погрел все равно не идет. Шкворень стоит не заводской к верх ногами, подозрительно. Темнеть стало думаю надо собираться ехать в город на работу.
Через пару деньков звонит батя, говорит Серег я шкворень выдавил, рамку пришлось усилить греть и тд, померил шкворень говорит в номинале, думаю вот отлично зч куплю на следующих выходных соберем.
Приехал цапфу забрал, состояние как у новой но на втулках втулки в хлам.
Думаю надо расточить под подшипники.
где в станок цапфа не влезает, где в целях безопасности не берутся, где еще что нибудь, так и пришлось обратится в бывший эффект мотор, взяли дорого 3000р, но желания искать где возьмутся уже подходило к концу, да и хотелось побыстрей закончить с этим делом, согласился.
Купил зч после работы, подшипника не оказалось, ладно потом думаю куплю.
Приехал на выходные, подхожу к машине, шкворень в балку пролетает, ну думаю ж.
Балку немного шкурнули внутри, мож это дало такой эффект, но вряд ли, ухо внутри зубилом заколочено видать раньше уже были проблемы. Шкворень старый померил даже просаженый немного но не завод и стоял к верх ногами.
микрометра такого нет чтоб внутри померить, но шкворень болтается прямо, думаю какой же ремонт надо десяток 6 в плюсе надо (ощущения)
Короче косяк, расстроеный уехал опять что то придумывать.
Поехал искать ремонтный шкворень, нигде нет, нашол только у офицалов, говорю нужно десяток 6 в плюсе, они говорят оооо ну ты попал, только +0,2 взял попробывать.
По середине недели мотался вдеревню, взял шкворень померить, не лезет ).
Привез в иваново думаю надо соток 5 снять(0,05) опять по токарям, опять без вариантов к темже звоню, говорят возьмемся 1000р, думаю дороговато что то, за колено берут 1500 а тут шкворень 1000, надо подешевле найти.
Нашел, рядом с работай токарь есть (сразу сказали лучше не обращаться) говорю вот такая работа, он говорит хорошо сделаю 300р, станок шлифовальный гворю есть, нет говорит я на токарном потом шкуркой поправлю, ладно говорю делай (цена подкупила)
пришел, забрал странный какой то шкворень, померил с одной стороны почти попал (45,15) с другой стороны 45,18мм, говорит в цетра не попадает.
Ладно дома думаю подточу своими силами.
Приехал шкворень в подшипники цапфы не лезет, взялся подтачивать концы, середину скотчем обмотал чтоб не трогать
в размере 45,1 подшипник только только стал налазить на шкворень, довел концы до 45,00
средину не трогал
попробовал пробить шкворень чегез подшипники на снятом кулаке, не выходит подшипник вытаскивает да ина пальце задиры.
Решил шкворень без верхних потшипиков в балку ставить
подшипники игольчатые попались 2х видов
кстати опорники тоже на палец сели только в номинальном размере шкворня.
На следующий день установка на балку
6520-3001026 Втулка КАМАЗ-6520,6460 шкворня распорная (ОАО КАМАЗ)

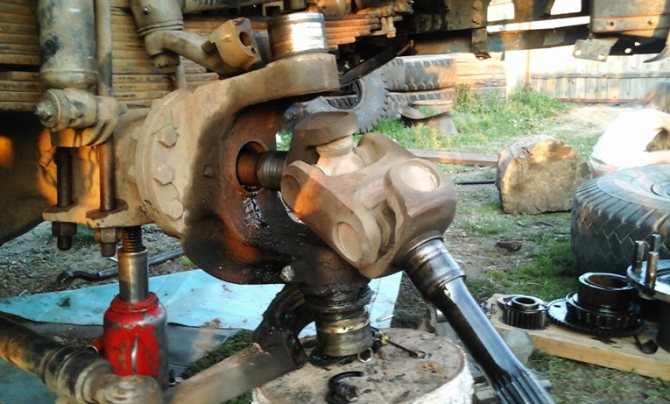

С наступлением тепла наконец то добрался до долгожданной замены цапф. В промежутке между работой решил заменить сначала самую «больную» левую цапфу. Шкворнем оторвало нижнюю крышку и выдавило втулку. На замену цапфы ушло почти два дня с перерывами на домашние дела. Шкворневой клин ни как не поддавался и его пришлось сверлить, простым сверлом стальной клин не сверлился пришлось покупать несколько Кобальтовых сверл, взял на 4мм 8мм и 9.5мм.
Сверлил как на видео
После просверливания клин вылетел без проблем. Затем начались танцы с бубном вокруг выбивания шкворня. Грел сначала лампой но он упорно сопротивлялся.Съездил в чермет привез газовый резак с кислородом, резак нагревает балку быстрее лампы и при этом шкворень не успевает нагреваться. В общем нагрел по быстрому балку с двух сторон и шкворень приняв на себя примерно 20 ударов хорошей кувалдой поддался и вылетел! На шкворень наставлял такой же шкворень только обрезанный под нужную мне длину а затем когда он дошел до балки то пробивал уже ГАЗоновским шкворнем. Выбиваемый шкворень не пострадал и не «расшаперил» балку! Далее был тщательный процесс установки «новой» почти Евро цапфы)). В пустые места где нет подшипников напилил пластиковых втулок нужной высоты что бы подшипники не сместились и не перекрыли каналы под смазку, собирал как на этом видео
Шкворень КамАЗ является соединительным элементом между поворотным кулаком и балкой передних колес. Он обеспечивает безопасный поворот руля и выполнение маневров автомобиля во время движения. Раньше такой узел использовался в качестве поворотного соединения как на грузовых, так и на легковых машинах. Сегодня в большинстве случаев применяется на грузовиках.
Замена и устройство шкворней на автомобиле КамАЗ
Шкворень КамАЗ является соединительным элементом между поворотным кулаком и балкой передних колес. Он обеспечивает безопасный поворот руля и выполнение маневров автомобиля во время движения. Раньше такой узел использовался в качестве поворотного соединения как на грузовых, так и на легковых машинах. Сегодня в большинстве случаев применяется на грузовиках.

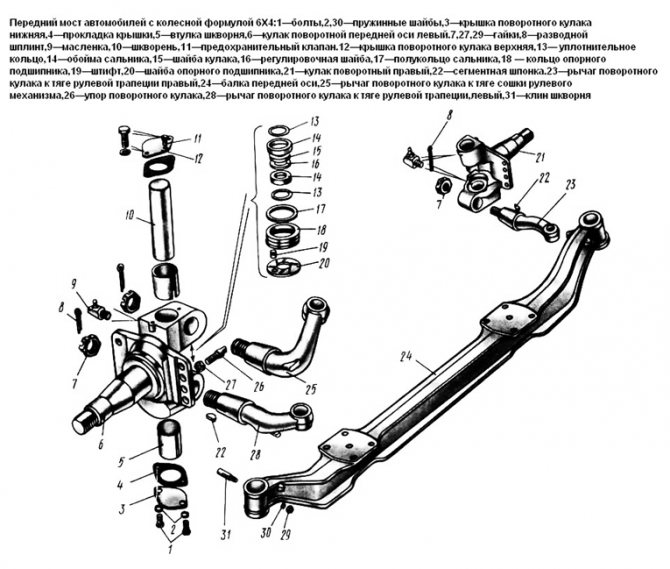

Устройство и принцип работы
Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.
Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.
Как поменять
Замена шкворней проводится при появлении люфта в поворотном кулаке. При этом колеса автомобиля ведут себя неустойчиво, а во время движения слышны стуки в передней балке. Эти работы можно сделать в автосервисе, однако большинство водителей проводят замену детали своими руками.
Для демонтажа необходимо поднять кабину в крайнее положение, снять колесо и суппорт. После этого снимаются крышки поворотного кулака. Заменить шкворни можно с использованием специального приспособления и 50-тонного гидравлического домкрата, но чаще всего применяют кувалду и наставки.
Как выбить
Перед тем как извлечь шкворень, нужно выбить стопорящий клин. Он находится в теле проушины кулака. Открутив удерживающую гайку и используя наставку, резкими ударами кувалды пытаются сдвинуть его с места. Если это удалось, то деталь продолжают выбивать. В противном случае в клине сверлят отверстие диаметром 8 мм примерно на 2/3 длины. После этого его извлекают, ударяя кувалдой.
Выбить шкворень будет проще, если резаком нагреть балку. Эту операцию нужно проводить быстро, чтобы не нагрелся сам шкворень. Некоторые специалисты используют для охлаждения детали жидкий азот — эффект получается такой же, но вероятность повредить балку снижается.
Сборка
Специалисты рекомендуют вместе со шкворнем менять втулки. В большинстве случаев они входят в комплект вместе с регулировочными шайбами. Устанавливать их нужно так, чтобы отверстие на втулке совпало с тавотницей, иначе будет невозможно смазать детали. Чтобы втулка не проворачивалась и не сдвигалась во время посадки шкворня, ее усаживают при помощи развертки.
Перед монтажом на все детали наносят тонкий слой консистентной смазки. Регулировочные шайбы устанавливают между верхней проушиной и балкой, при этом зазор между ними должен быть не более 0,2 мм. Опорный подшипник размещают в посадочном месте на нижней проушине поворотного кулака.
Сборку шкворня проводят гидравлическим домкратом, но некоторые используют кувалду.
При его посадке нужно помнить, что прорезь на торце детали должна быть сверху. После того как шкворень занял свое место, устанавливают стопорящий клин. Крепится он при помощи гайки. Свободный ход выбирается одновременным постукиванием по клину и затяжкой крепежа.
В правильно собранном узле не допускаются люфты между деталями, а для поворота кулака необходимо прилагать небольшое усилие. Во время эксплуатации соединение нужно периодически смазывать — это продлит срок его службы и обеспечит безопасность автомобиля.
Как снять шкворень
Извлечь шкворень из кулака можно несколькими способами. Его можно выдавить прессом или просто выбить, а можно включить фантазию и придумать собственный метод. Но пока стоит разобрать два основных варианта.
Выбивание шкворня
Первый и наиболее распространённый способ достать закисший в балке стержень — это простое выколачивание балдой или тяжёлым молотком. Делать это нужно аккуратно, без фанатизма, чтобы не повредить поворотный кулак.
Для такой процедуры понадобится молоток потяжелее, поскольку удар должен быть сильным, а также наставка. Она должна быть диаметром на 2-3 мм меньше, чем сам шкворень. Перед началом желательно что-нибудь подложить под балку, чтобы создать хорошее сопротивление. Затем направляем наставку на закисший стержень и наносим по ней мощные удары.

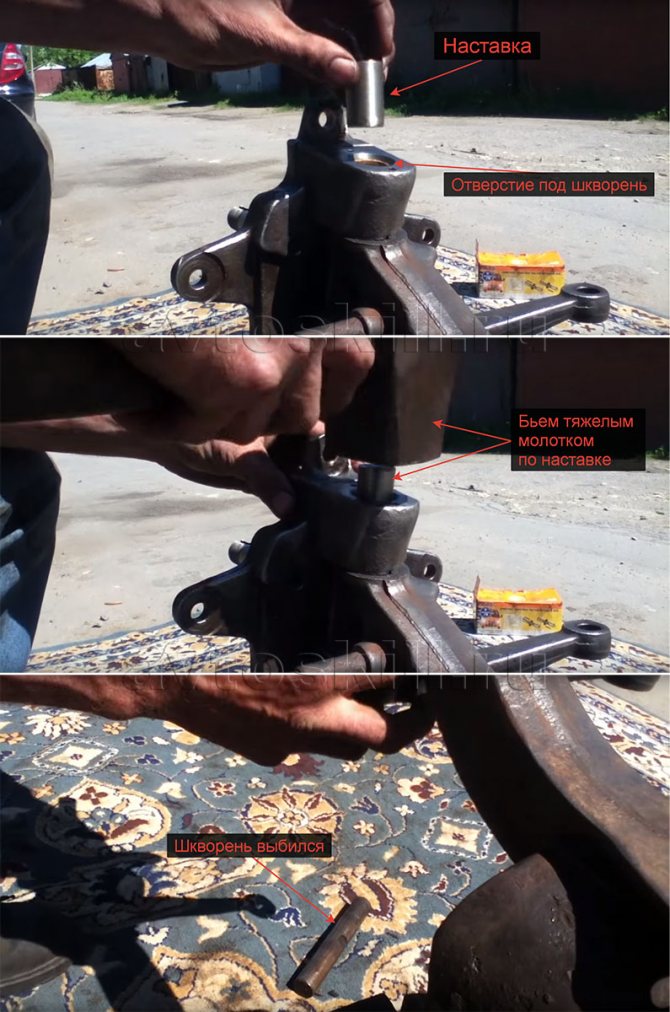

Выбивание шкворня при помощи молотка и наставки
Процесс может затянуться, так как для начала его нужно будет сорвать с места. Если вам удалось это сделать, можно считать, что дело в шляпе. В этом моменте важно учитывать твёрдость наставки, поскольку, если металл мягче стержня, то он расплющится и застрянет в поворотном кулаке. Если наоборот, наставка тверже, то можно заклепать шкворень, вследствие чего он увеличится в диаметре и не пролезет в гнездо балки. Тогда его оттуда вообще не достать. По словам механиков, лучшей наставкой является старая ось, обработанная на токарном станке. Её твёрдость с размерами будут подходящими и стержень без особых проблем легко извлечётся.
Подробнее про выбивание шкворней можете посмотреть в видео:
Выпрессовка шкворня
Второй способ немного проще, правда требует специального инструмента. Зачастую им пользуются, когда достают шкворня на грузовых автомобилях, но можно применить и для легковушки. Для начала нужно самостоятельно изготовить (или купить, но стоимость такого прибора будет от 70 000 рублей и выше) некий съёмник, который представляет собой прямоугольную конструкцию. Берётся небольшая толстая плита и две шпильки, которые необходимо приварить к ней на определённом расстоянии (около 30 см). Затем применяется вторая плита, с проделанными для них отверстиями. Вся конструкция ставится соосно под шкворень, а плита с отверстиями прикручивается сверху гайками. Таким образом получается замкнутый остов, который будет служить упором при выдавливании закисшего стержня.
Полдела сделано! Теперь осталось поставить гидравлический домкрат (грузоподъёмностью желательно не менее 50 тонн), подобрать под шкворень наставку и начать сам процесс. Получается так, что сверху поворотный кулак упирается в верхнюю плиту, прикрученную гайками к шпилькам, а снизу давит домкрат. Он в свою очередь наталкивается на основную, нижнюю плиту, что и создаёт большое усилие. При определённом давлении стержень сам начнёт вылазить из балки.
Выпрессовка шкворня при помощи специального съемника и гидравлического домкрата
Можно обойтись без домкрата, однако это дольше по времени и чуть сложнее в реализации. Придется изготовить или заказать съемник, который показан на рисунке ниже. Он крепится к колесной ступице таким образом, чтобы болт сверху попадал в отверстие шкворня. Затем болт вручную вкручивается в это отверстие, тем самым выпрессовывая шкворень.
Выпрессовка шкворня при помощи съемника
Подробнее про процесс выпрессовки шкворней можете посмотреть в видео:
Это два основных способа, которыми можно извлечь даже намертво засевший шкворень. Они были придуманы автовладельцами, которые когда-то столкнулись с этой проблемой. Конечно, это не совсем технологично, но зато эффективно и по-мужски. Причём, если вы своевременно промасливали кулак, то выбить стержень не составит труда, и, возможно, не понадобится грубая сила. Правда, бывает такое редко.
Устройство и принцип действия
Шкворень представляет собой стержень цилиндрической формы из высокопрочной стали. На его поверхности выполнен специализированный паз. При установке паз совпадает с отверстиями на поворотном кулаке и шкворень крепится клином. Это исключает его смещение по своей оси.
Длина стержня составляет 232 миллиметра, диаметр – 45 мм. Поворотный кулак свободно вращается по оси стержня, который жестко крепится в проушине передней балки грузового автомобиля КамАЗ. В проушинах установлены бронзовые втулки. Это снижает трение и износ комплектующих при использовании автомобиля.
Втулки имеют отверстия, они предназначены для смазки шарнира. Шприцевание осуществляется через специализированные тавотницы, установленные в поворотном кулаке. Проушины закрываются пылезащитными крышками. Они защищают шарнир от попадания пыли и воды во время движения автомобиля. Верхняя крышка оснащена клапаном для выведения лишней смазки при шприцевании.
ВНИМАНИЕ: Шприцевать шкворня на КамАЗе необходимо регулярно. Несоблюдение этого правила приведет к загрязнению узла и быстрому его износу.
Замена шкворней на газели своими руками: видео
Шкворень — это стержень шарнира поворотного кулака, а точнее ось поворотного управляемого колеса автомобиля. На некоторых машинах его может и не быть. Это зависит от конструкции рулевого управления. При быстрой езде по плохой дороге оно испытывает серьёзные нагрузки и постепенно изнашивается. Чтобы не запускать состояние деталей в край, нужно как можно скорее устранять неисправности.
В шкворневой подвеске чаще всего стираются бронзовые втулки кулака, из-за чего появляется люфт. В этом случае их нужно извлечь и заменить. Но чтобы это сделать, сначала надо демонтировать сам кулак с передней балки. Тут начинаются проблемы. Связаны они с намертво засевшим стержнем, который никак не хочет вылазить. Как выбить шкворень знают только те, кто уже встречался с данной проблемой. Но, если к ситуации подходить с холодной головой, то справится и новичок. Важно, чтобы при разборке не повредились остальные детали подвески.
Оглавление:
Домкратом
Для демонтажа применяется гидравлический домкрат и специальное приспособление. Его можно приобрести в магазине, или изготовить самостоятельно.
Съемник выполнен из двух металлических плит, жестко соединенных между собой металлическими прутами. В верхней плите расположено отверстие. Верхняя плита устанавливается на кулак так, чтобы отверстие совпадало с посадочным местом. На нижнюю плиту устанавливается гидравлический домкрат. Шток домкрата необходимо упереть в срез стержня. Выдвигаясь, шток домкрата выдавит деталь с посадочного места. Так же можете прочитать про Где находятся номер двигателя и рамы на Камазе.
Кувалдой
Замена шкворней на КамАЗ 6520, как и на других моделях, может осуществляться с применением кувалды и наставки необходимого диаметра. Для этого, после снятия пылезащитных крышек и клина, на срез детали направляют наставку, и наносят по ней резкие удары кувалдой.
Для облегчения процедуры можно нагреть балку. Под воздействием высокой температуры проушина балки расширится, и пробить шкворня на КамАЗе будет проще.
СПРАВКА: Чтобы вместе с балкой не нагрелся стержень, необходимо быстро осуществлять нагрев. Для этих целей хорошо подойдет газокислородная горелка.
Снятие передней балки Газель
Если выбить шкворни на месте никак не получается, приходится снимать балку целиком. Делаем это следующим образом:
- так же, как и в рассматриваемом выше варианте, снимаем колеса, вывешиваем переднюю ось автомобиля;
- от суппортов с обеих сторон отсоединяем тормозные шланги;
- снимаем тормозные суппорты;
- демонтируем передние амортизаторы;
- отсоединяем от балки длинной рулевую тягу вместе с рычагом;
Рекомендуем: Замена порогов на «классических» моделях ВАЗ
Дальше производим ЗШ. На снятой подвеске даже тяжелым молотком выбивать шкворни очень удобно, а при очень резком сильном ударе и большой кувалде с места стронуть можно практически любой самый «мертвый» шкворень.
Сборка узла
Сборка шкворня КамАЗ осуществляется в обратной последовательности. Перед запрессовкой детали необходимо выполнить установку и протяжку втулок шкворня КамАЗ. Протяжка втулок осуществляется специализированными приспособлениями или разверткой.
ВАЖНО: Во время установки медных втулок необходимо обратить внимание на совпадение отверстий для смазки. При неправильной установке шприцевание будет невозможно.
Перед сборкой детали обрабатывают консистентной смазкой. Запрессовку можно производить при помощи домкрата или кувалды с наставкой. Необходимо следить, чтобы паз на детали совпал с отверстием для стопорного клина. После запрессовки стопорный клин устанавливается на свое место и зажимается гайкой.
Из вышеперечисленного следует, что замена шкворней на грузовом автомобиле КамАЗ необходима при обнаружении люфта между деталями узла. Замену можно осуществить самостоятельно как с помощью приспособлений, так и без них.
Как выбить шкворень на Камазе – Замена шкворня на Камазе
С наступлением тепла наконец то добрался до долгожданной замены цапф. В промежутке между работой решил заменить сначала самую «больную» левую цапфу. Шкворнем оторвало нижнюю крышку и выдавило втулку. На замену цапфы ушло почти два дня с перерывами на домашние дела. Шкворневой клин ни как не поддавался и его пришлось сверлить, простым сверлом стальной клин не сверлился пришлось покупать несколько Кобальтовых сверл, взял на 4мм 8мм и 9.5мм.
Сверлил как на видео
После просверливания клин вылетел без проблем. Затем начались танцы с бубном вокруг выбивания шкворня. Грел сначала лампой но он упорно сопротивлялся.Съездил в чермет привез газовый резак с кислородом, резак нагревает балку быстрее лампы и при этом шкворень не успевает нагреваться. В общем нагрел по быстрому балку с двух сторон и шкворень приняв на себя примерно 20 ударов хорошей кувалдой поддался и вылетел! На шкворень наставлял такой же шкворень только обрезанный под нужную мне длину а затем когда он дошел до балки то пробивал уже ГАЗоновским шкворнем. Выбиваемый шкворень не пострадал и не «расшаперил» балку! Далее был тщательный процесс установки «новой» почти Евро цапфы)). В пустые места где нет подшипников напилил пластиковых втулок нужной высоты что бы подшипники не сместились и не перекрыли каналы под смазку, собирал как на этом видео
Устройство и принцип работы
Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.
Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.
Метки: е% шкворня
Комментарии 11
Раз разобрали, могу только посоветовать не шприцуйте салидлом литолом и тд. Шприцевать надо трансмисионным маслом )
Я ТАДом 17 и шприцую, чем шприцевали раньше, и шприцевали ли вообще.мне не известно.
я просто его высверлил( высверливался на ура)а остатки отверткой выковырел))подш. игольчатый выходит легко, вот новый ставь аккуратно, и шкворень загоняй нежно и любя( сделаны они из фольги какой то, я 3 шт. запорол, потом достал из загашника советские, лохматого года выпуска, вот им пофиг, молотком вгонял) еще хорошо бы на подшибнике, где смазочные отверстия, проити слегка болгаркой, ну ямку сделать( смазка лучше входить будет, главное попади смазочными отверстиями, а то хрен прошприцуешь. кстати шкворня, которые не трогали 16 лет, на удивление легко разобрались.
а у меня всё застопорилось на штифте намертво сидящем, хз, мож его там каким-то таким боком провернуло. но сидит он намертво ((
У меня тоже вопрос по этой теме: у меня разбит и шкворень, и поворотный кулак… Как легко затолкать шкворень в проушины поворотного кулака? Он легко войдет и останется только застопорить, или же его надо туда чуть ли не кувалдой вгонять?
Греть, греть и ещё раз греть!
кувалда с горелкой в помощь, только не на месте.лучше жесткое основание.подшипники в обоймах, опорник сам убежит)
Греть паяльной лампой докрасна и выбивать, другой способ — только резать болгаркой сам шкворень.
берёш тиски зажимаеш эту всю беду и выбиваеш … если не осилиш бери горелку грей и тогда точно всё выбьется… ничего высверливать ненужно!
щас обменяем неисправную бензо горелку на газовую, и буду пробывать греть.
мы выбивали, брали один ролик подходяшего диаметра с роликова подшипника надстовляли на клин (держа его поскогубцами) если неподдовалса то глели поялкой то место где сидит клин. где то так, пробуй и удачи.

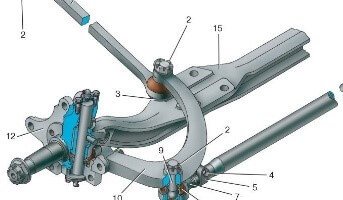

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка.
Как поменять
Замена шкворней проводится при появлении люфта в поворотном кулаке. При этом колеса автомобиля ведут себя неустойчиво, а во время движения слышны стуки в передней балке. Эти работы можно сделать в автосервисе, однако большинство водителей проводят замену детали своими руками.
Для демонтажа необходимо поднять кабину в крайнее положение, снять колесо и суппорт. После этого снимаются крышки поворотного кулака. Заменить шкворни можно с использованием специального приспособления и 50-тонного гидравлического домкрата, но чаще всего применяют кувалду и наставки.
Как выбить
Перед тем как извлечь шкворень, нужно выбить стопорящий клин. Он находится в теле проушины кулака. Открутив удерживающую гайку и используя наставку, резкими ударами кувалды пытаются сдвинуть его с места. Если это удалось, то деталь продолжают выбивать. В противном случае в клине сверлят отверстие диаметром 8 мм примерно на 2/3 длины. После этого его извлекают, ударяя кувалдой.
Выбить шкворень будет проще, если резаком нагреть балку. Эту операцию нужно проводить быстро, чтобы не нагрелся сам шкворень. Некоторые специалисты используют для охлаждения детали жидкий азот — эффект получается такой же, но вероятность повредить балку снижается.
Сборка
Специалисты рекомендуют вместе со шкворнем менять втулки. В большинстве случаев они входят в комплект вместе с регулировочными шайбами. Устанавливать их нужно так, чтобы отверстие на втулке совпало с тавотницей, иначе будет невозможно смазать детали. Чтобы втулка не проворачивалась и не сдвигалась во время посадки шкворня, ее усаживают при помощи развертки.
Перед монтажом на все детали наносят тонкий слой консистентной смазки. Регулировочные шайбы устанавливают между верхней проушиной и балкой, при этом зазор между ними должен быть не более 0,2 мм. Опорный подшипник размещают в посадочном месте на нижней проушине поворотного кулака.
Сборку шкворня проводят гидравлическим домкратом, но некоторые используют кувалду.
При его посадке нужно помнить, что прорезь на торце детали должна быть сверху. После того как шкворень занял свое место, устанавливают стопорящий клин. Крепится он при помощи гайки. Свободный ход выбирается одновременным постукиванием по клину и затяжкой крепежа.
Замена шкворней на Газели своими руками
В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.
Производим разборку, выполняем ее в следующей последовательности:
- ставим автомобиль на ровную площадку, использовать яму или автоподъемник необязательно, но очень желательно, чтобы был бетонный пол. В любом случае основание должно быть жестким, иначе машина просто провалится, вдавится в землю;
- ослабляем болты передних колес, поддомкрачиваем каждую сторону, подставляем опоры (козелки) с обеих сторон. Одним словом, вывешиваем «передок» Газели;

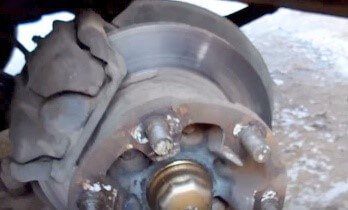

- откручиваем два болта суппорта, который находится с внутренней стороны тормозного диска, с помощью отвертки прожимаем тормозной цилиндр, чтобы освободить колодки;
Читать дальше: Стеклоткань для ремонта кузова
Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.
Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

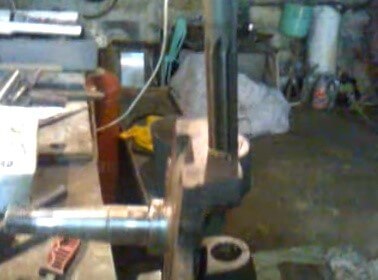

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.
Выбив обе старые втулки, устанавливаем на место новые детали, заколачиваем их в посадочные места поворотной цапфы с помощью кувалды. Бить, как на рисунке снизу, не рекомендуется, лучше втулки на место осаживать через проставку.
Установив на место втулки, круглый напильником делаем заход на них сверху,
затем разворачиваем их разверткой 25 мм.
Здесь очень важно не прослабить втулку – пройдя разверткой один раз сверху вниз, нужно примерить шкворень по месту. В идеале шкворень должен заходить в свое посадочное место очень плотно, с молотка (легким постукиванием). То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается. А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт.
Вместо простой развертки можно воспользоваться регулируемой разверткой или шариком, следует учитывать, что диаметр шара должен быть 24,7 мм, не больше. Если втулку пробивать шариком диаметром ровно 25 мм, в шкворневом соединении практически сразу же появится люфт.
Перед разворачиванием отверстия разверткой или шариком втулку нужно обязательно смазать (моторным маслом, также можно использовать и литол). Установив втулки, ставим поворотные кулаки на свои места. Со сборкой обычно проблем никаких не возникает, самое главное в ЗШ – отсоединить поворотные кулаки от балки.
Замена и ремонт шкворней КАМАЗ
Один из важнейших конструктивных элементов в составе КамАЗа — шкворень. Он соединяет балку передних колес и поворотный кулак. Функции такого устройства, как шкворень на КамАЗе 6520, заключаются в безопасном повороте руля и обеспечении маневренности машины в рамках ее движения.
Раньше этот элемент применяли исключительно как поворотное соединение не только на грузовых, но и на легковых машинах. На сегодняшний день его использование оправдано лишь на грузовом транспорте.
Как устроен и как работает шкворень
Шкворень представляет собой стержень, сделанный из легированной стали. На этом стержне присутствует лыска, в которую впоследствии устанавливается клин. Последний не дает произойти сдвигу в направлении оси. Технические параметры этой детали, необходимые в рамках замены шкворней КамАЗа состоят из диаметра (45 мм) и длины (232 мм). Монтаж этого элемента осуществляется с помощью гидропресса.
Функции подшипников скольжения в описываемой нами детали прекрасно выполняют втулки из бронзы. Они монтируются в проушины, размещенные в поворотном кулаке. Смазка осуществляется с помощью масленки и отверстия во втулке, консистентной смазкой.
Проушины снизу и сверху закрыты крышками. Они же препятствуют попаданию грязи в узел. Крышка, расположенная вверху, обладает предохранительным клапаном. Он помогает выходить лишней смазке. Чтобы разгрузить узел от осевых усилий, нижняя проушина имеет в своем составе опорный, роликовый подшипник.
Как ухаживать за подвеской Газель
В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.
Читать дальше: Как получить категорию а
Шприцевание производим следующим образом:
- устанавливаем автомобиль на яму или подъемник;
- подготавливаем шприц – набиваем его литолом;
- находим верхнюю пресс-масленку, и шприцом в нее заканчиваем смазку;
Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:
- выкручиваем масленку из заглушки, вместо нее закручиваем гибкий шланг;
- другой конец шланга устанавливаем на шприц;
- шприцом закачаем в шкворень литол.
Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.
Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.
У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.
Процесс замены шкворней КамАЗа
В рамках возникновения люфта в поворотном кулаке, можно осуществить такой процесс, как замена шкворней на КамАЗе своими руками. Вы поймете, что шкворни не в порядке по неустойчивому состоянию колес и по стуку в передней балке во время езды. Да, можно доверить ремонтные работы такого рода автосервису, но большая часть шоферов осуществляют замену этого элемента самостоятельно.
В рамках замены шкворни на КамАЗ 6520 необходимо сначала демонтировать старую деталь. Для этого нужно поднять кабину, а затем демонтировать суппорт и колесо. Затем необходимо демонтировать крышки поворотного кулака. Замена шкворней на КамАЗ 65115 осуществляется специальным инструментом и пятидесяти тонным домкратом (гидравлическим). С тем же успехом можно использовать наставки и кувалду.
Чтобы вытащить шкворень, необходимо выбить стопорящий клин. Его место расположения — в теле проушины кулака. Следует открутить удерживающую гайку и, помогая наставкой, с помощью ударов кувалдой необходимо сдвинуть стопорящий клин. Когда он будет сдвинут, клин следует продолжать выбивать. Если сдвинуть его не удалось, нужно просверлить отверстие в 8 мм на две трети длины. Клин после таких процедур вынимается ударами кувалдой.
Чтобы легко было выбить шкворень, следует нагреть балку резаком. Процедура эта должна происходить быстро, иначе нагреется шкворень. Специалисты советуют в таком случае использовать жидкий азот. Эффект тот же, а вероятность испортить балку сводится к нулю.
Полезные советы и рекомендации
- Бывали случаи, когда человек забывал выбить стопорный штифт или не замечал его и начинал заклёпывать шкворень. Такое случается из-за невнимательности, а также незнания самого узла. Если внимательно осмотреть балку в районе посадочного места стержня, то можно заметить маленький железный штырь. Так вот это и есть штифт. Он удерживает шкворень от вращения, а также от осевого смещения поэтому, прежде чем выколачивать, нужно сначала вытащить этот штырь, а затем проводить дальнейшие манипуляции.
Стопорный штифт шкворня
- Есть ещё некоторые советы, которые помогут достать ось поворотного механизма. Эти моменты необходимо учитывать в процессе. Например, для лучшего эффекта можно использовать жидкости с высокой проникающей способностью. Это может быть дизельное топливо, керосин или современная WD-40. Они наносятся на закисшую деталь, и, зачастую, пропитываются между стержнем и гнездом в балке. Это даст положительный эффект и позволяет легче снимать детали.

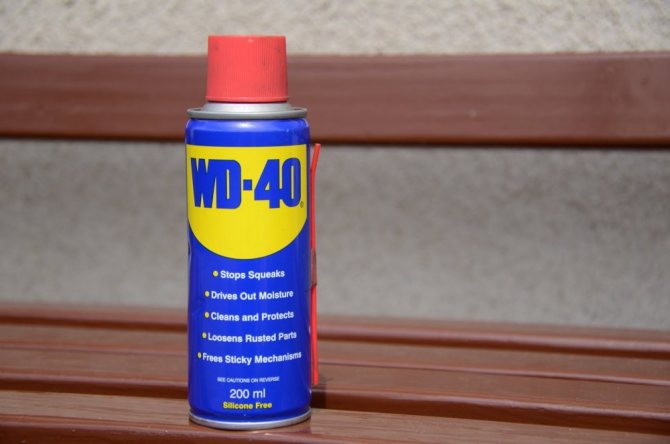

Проникающие смазки типа WD-40 позволяют легче извлекать смазанные ими детали

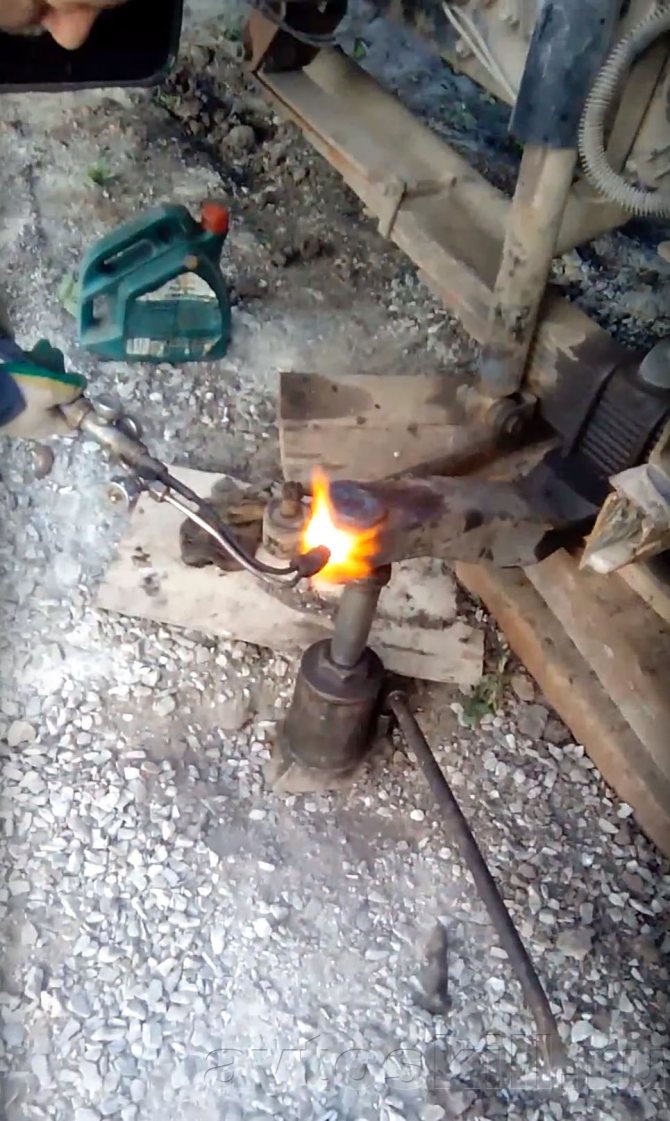

Если ничего не помогает, можно попробовать нагреть балку, чтобы выбить шкворень. Однако делать это необходимо максимально осторожно, чтобы не повредить её.
- На самом деле, можно придумать кучу разных приспособлений, которые помогут выбить стержень. Какие-то из них будут эффективными, а какие-то — нет. Единственное, что нужно помнить — это аккуратность. Часто бывает, что при ремонте повреждается какой-нибудь другой механизм, прибавляя владельцу ещё больше хлопот.
Как собрать
Профессионалы советуют в процессе ремонта шкворней на КамАЗе вместе с этим элементом заменить и втулки. Обычно ими комплектуются регулировочные шайбы. Монтировать их следует так, чтобы тавотница совпала с отверстием на втулке. В противном случае не получится смазать детали. Втулка не станет проворачиваться и сдвигаться в рамках посадки шкворня, если ее усадить посредством развертки.
Перед тем, как заменить шкворню, следует изучить схему установки игольчатых подшипников, а также нанести на все элементы слой консистентной смазки. Шайбы монтируют между балкой и верхней проушиной так, чтобы зазор между ними был не больше 0,2 мм. В посадочном месте устанавливают опорный подшипник, на нижней проушине поворотного кулака.
Помните — прорезь на торце элемента должна быть расположена вверху. Когда шкворень установлен, с помощью гайки монтируют стопорящий клин. Выбрать свободный ход нужно одновременным постукиванием по клину, а также затягиванием крепежа. Если узел собран правильно, люфтов между деталями не будет. Как именно осуществить замену шкворней на КамАЗе своими руками, покажет видео.
Как снять балку камаз с рессорами
При разборке рессор в случае износа накладки скользящего конца коренного листа передней рессоры снимите накладку, в дальнейшем эксплуатируйте рессору без накладки. Замерьте зазоры между пальцами и втулками отъемных ушков. Номинальный зазор между пальцем и втулкой 0,17. 0,39 мм при номинальном диаметре пальца 39,95. 40,00 мм. Если зазор больше 2 мм, то замените изношенные детали. Замените втулки, имеющие значительные выкрашивания одного из торцов (свыше 60 % от поверхности торца втулки). При износе боковых сухарей передних рессор на глубину до 3 мм замените их (номинальная толщина сухарей — 8 мм). При износе верхних сухарей передних рессор на глубину до 3 мм спрессуйте их с кронштейнов, разверните на 180° и вновь напрессуйте. При износе концов первых коренных листов рессор задней подвески на 40. 50% толщины поменяйте местами первый и третий листы.
Для предохранения опор рессор задней подвески от интенсивного износа на их опорные поверхности наплавлен слой твердого сплава (HRC 56. 62) на глубину 2. 4 мм. При износе этого слоя произведите его повторную наплавку электродом ЭН-60М-3,0-1 ГОСТ 9466-75. На автомобилях КамАЗ-53212, КамАЗ- 55111 и КамАЗ-54112 твердый сплав глубиной 2. 4 мм наплавлен и на боковые стороны опор. При суммарном зазоре более 10 мм между наружными и внутренними боковинами опор и рессорами произведите наплавку твердого сплава на боковины опор рессор, обеспечив суммарный зазор 3. 5 мм.
При сборке рессор смажьте графитной смазкой трущиеся поверхности листов, так же смажьте ушки и пальцы передних рессор. Передние и задние рессоры устанавливайте на автомобиль попарно с разницей прогиба не более 10 мм.
Во избежание поломок рессор и износа щек башмаков при проведении ремонта:
- гайки крепления передних рессор затягивайте с моментом 431-490 Н.м (44-50 кгс.м);
- гайки крепления задних рессор затягивайте с моментом 785-883 Н.м (80-90 кгс.м);
Для снятия реактивных штанг с автомобиля используйте съемник: для этого, отвернув гайки 5 (рис. 210), снимите крышку 4, штангу пропустите между шпильками съемника, наденьте на шпильки крышку 4 и заверните гайки 5. Клин 3 заведите до упора между торцами наконечника штанги и проушины пальца, при этом винт 1 должен быть в крайнем правом положении. Затяните гайки 5 и, вворачивая винт 1 в корпус 2, выпрессуйте палец из проушины. Замена вкладышей и пальцев реактивных штанг производится при осевом люфте в реактивной штанге более 1,3 мм.
Рис. 210. Снятие съемником пальцев реактивных штанг: 1 — винт; 2 — корпус; 3 — клин; 4 — крышка; 5 — гайка; 6 — шпилька
Для регулирования осевого зазора в башмаке балансирного устройства:
- поднимите автомобиль за раму и установите на подставки. Обеспечьте возможность поворачивания балансира, отделив концы задней рессоры от опор мостов или сняв рессору;
- заверните разрезную гайку так, чтобы балансир не поворачивался от руки;
- отверните гайку на 1/6 оборота, затяните стяжной болт с моментом 78,2. 98,1 Н.м (8. 10 кгс.м) и проверьте возможность поворачивания балансира от руки. Если балансир не поворачивается, дополнительно отпустите разрезную гайку, предварительно ослабив стяжной болт.
При разборке балансирного устройства в случае износа осей и втулок башмаков балансирного устройства выше допустимого отшлифуйте оси до устранения следов износа и установите ремонтные (уменьшенные по внутреннему диаметру) втулки. При номинальном диаметре оси балансира 87,93. 88,00 мм номинальный зазор между осью и втулками должен быть 0,120. 0,305 мм. Допустимый без ремонта зазор между осью и втулками не более 1,0 мм.
Амортизаторы* заменяйте при снижении максимальных сил сопротивления на ходе сжатия и отбоя более чем на 25% по сравнению с нижним пределом, указанным в табл. 38. (* Ремонт амортизаторов производится на заводе-изготовителе.)
При появлении на амортизаторе следов подтекания масла, снимите амортизатор с автомобиля и подтяните гайку резервуара. Если течь не устраняется подтягиванием гайки резервуара, замените амортизатор.
Таблица 38. Силы сопротивления амортизатора при ходе отбоя и ходе сжатия
