Жалюзи радиатора

Наконец то добрался до жалюзи радиатора, которые давно хотел установить. О них много споров насчёт пользы и вреда, но я решил, пусть будут.

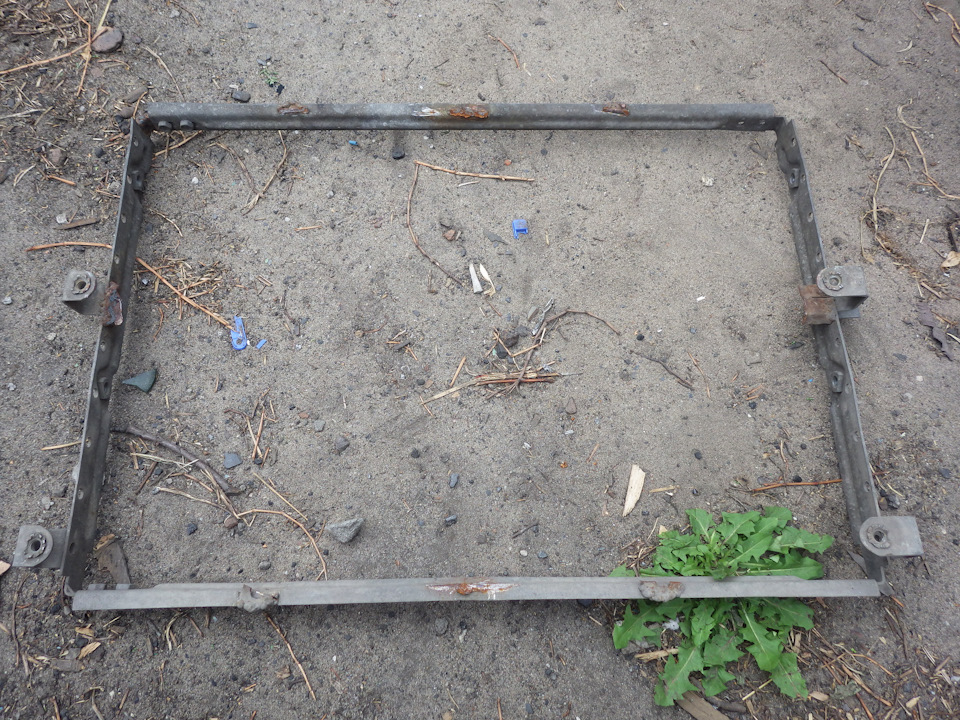

Итак, по порядку. От старого жалюзи на Барсике была только рамка, к которой когда-то был приварен доп. вентилятор и заржавевшая тяга. Весь этот ужас я отправил в металлом.

Новые жалюзи не зря называют погремушкой, если потрясти — звенят почти как бубенцы. На ходу их не слышно, лишь иногда входят в резонанс и подзвякивают. Нужно будет потом внимательно всё просмотреть, подтянуть болтики и смазать чем-нибудь.

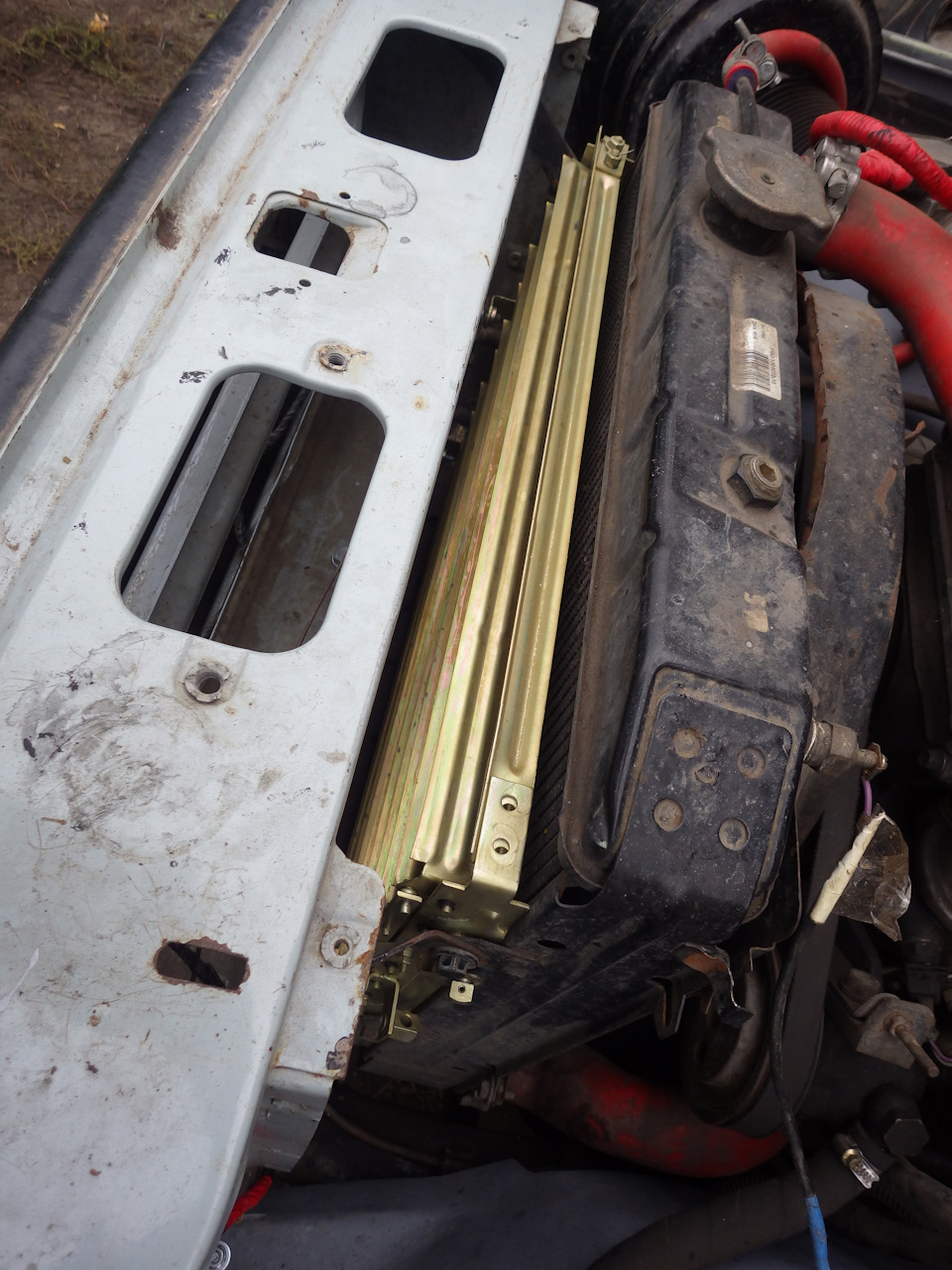

Установка проста до безумия, открутить маслорадиатор (4 болта), открутить старую рамку (4 болта). Сборка в обратном порядке, всё подошло отлично, даже подгибать и подстукивать ничего не пришлось.

Привод для управления тоже установил новый.

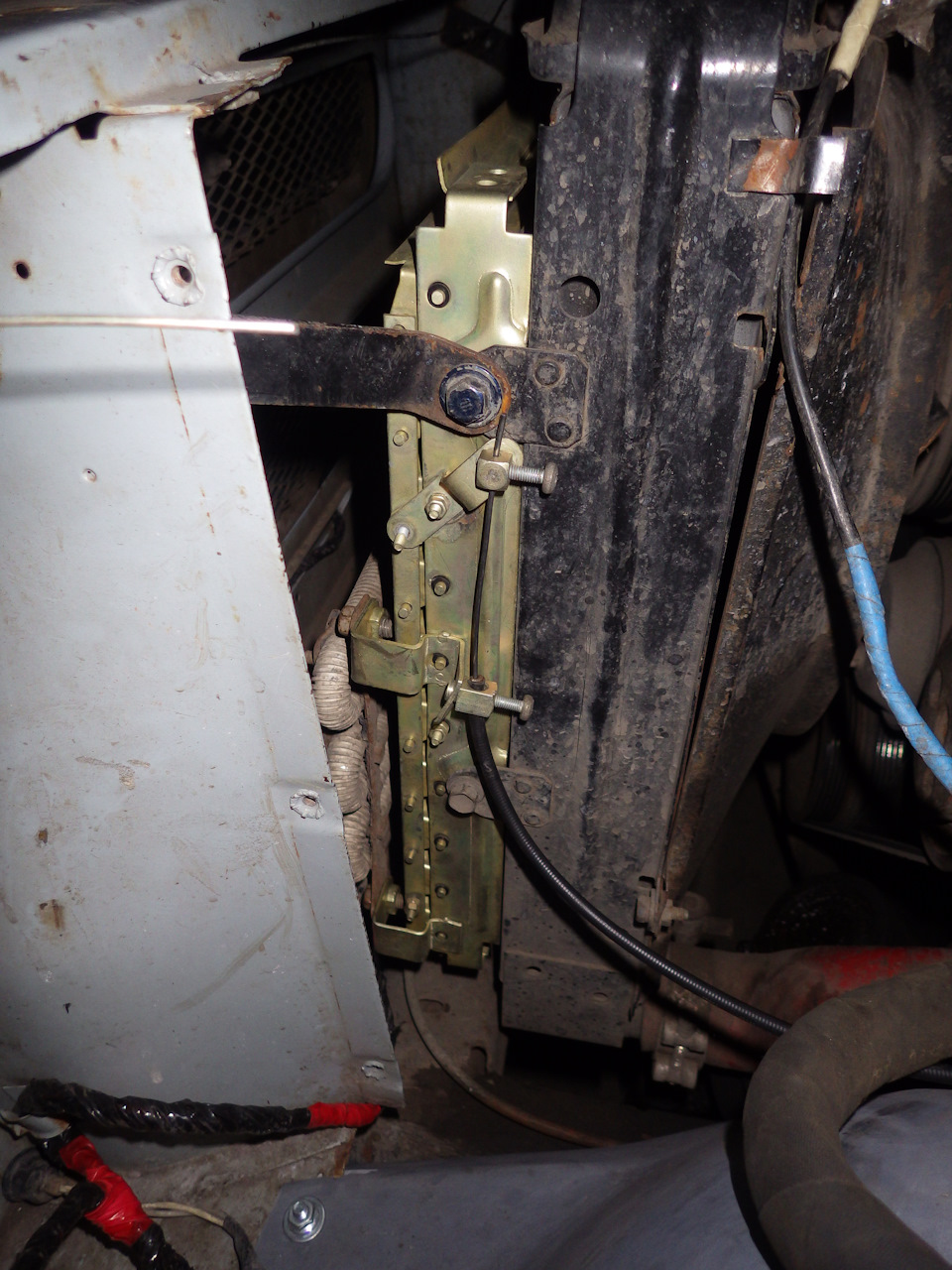

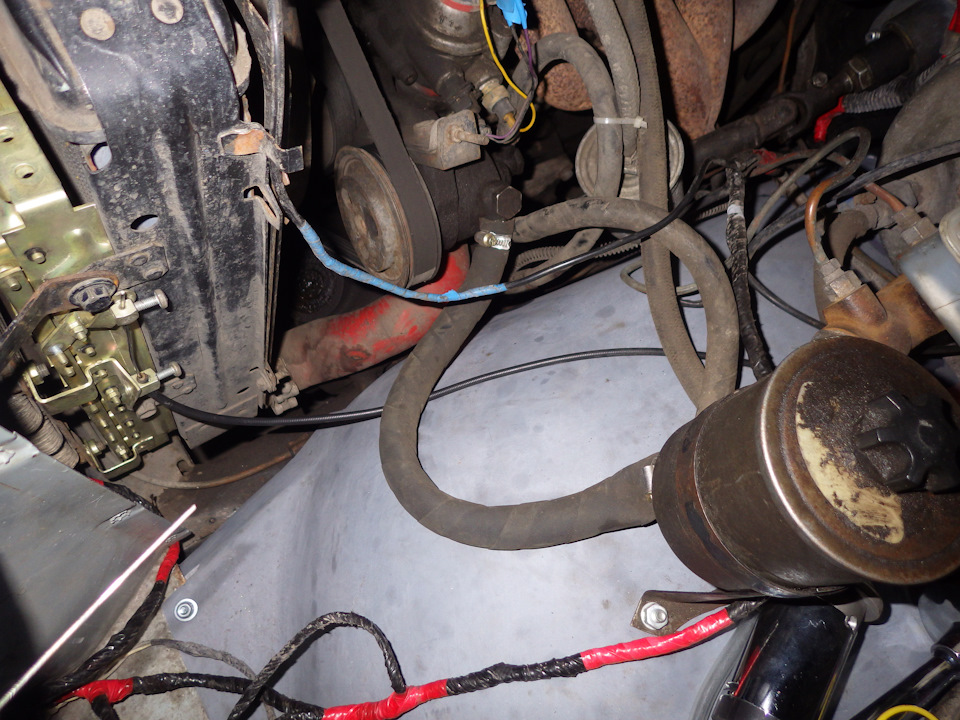

Жлобы тросик сделали впритык, из-за этого пришлось тянуть напрямую а не вдоль крыла и в конце он сильно изгибается.

Интересно, можно ли его заменить на что-то более длинное, а то из-за изгиба на конце, жалюзи чуточку не до конца раскрываются.

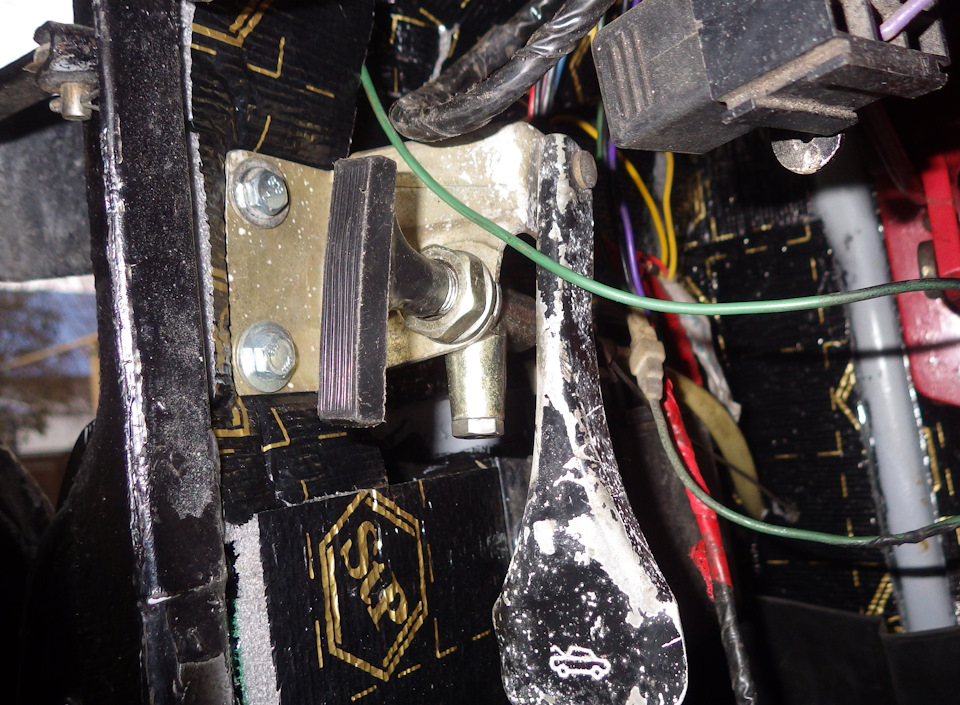

Кронштейн у меня уже был, т.к. к нему ещё крепится тяга открывания капота, поэтому его покупать не пришлось. Перед сборкой трос смазал тормозной жидкостью, что бы легче ходил. Для фиксации жалюзи в нужном положении на тяге есть "трещотка" с зубчиками и болт для регулировки усилия. На фото не видно, он спрятался за кронштейном.
Возвращаясь к сомнительности данного девайса, за несколько поездок могу назвать следующие, хоть и без меня очевидные плюсы:
1) Ускорение прогрева. Особенно заметно у меня при неадекватно работающей вискомуфте.
2) Зимой на трассе двигатель не мёрзнет, а значит и печка лучше греет салон.
3) Маловероятно, но вдруг придётся вброд лезть, меньше грязи и воды прилетит в радиатор и на мясорубку.
Из теоретических минусов могу предположить лишь перегрев двигателя из-за закрытого жалюзи. Причины видится две:
а) Забыл открыть после прогрева. В спешке и по запарке в принципе не исключено.
б) Механическая неисправность и жалюзи сами закрылись. Маловероятно, поскольку для пробы я проехал порядка 300 км БЕЗ привода управления. Свободные жалюзи ни разу не сдвинулись ни из полностью открытого положения ни из промежуточного. Ход у них несколько тугой. Можно дополнить пружинкой, которая будет тянуть на открытие.
В дополнение к этому нужно ещё проморгать показания термометра и аварийную лампу перегрева. Теоретически такое возможно, но нужно постараться.

Добавлено 11.06.2019:
Жалюзи были несколько раз уличены в позорном неполном открытии. В какой-то степени это вина тросика, он создан что бы тянуть, но не толкать. Пришлось срочно принимать меры.

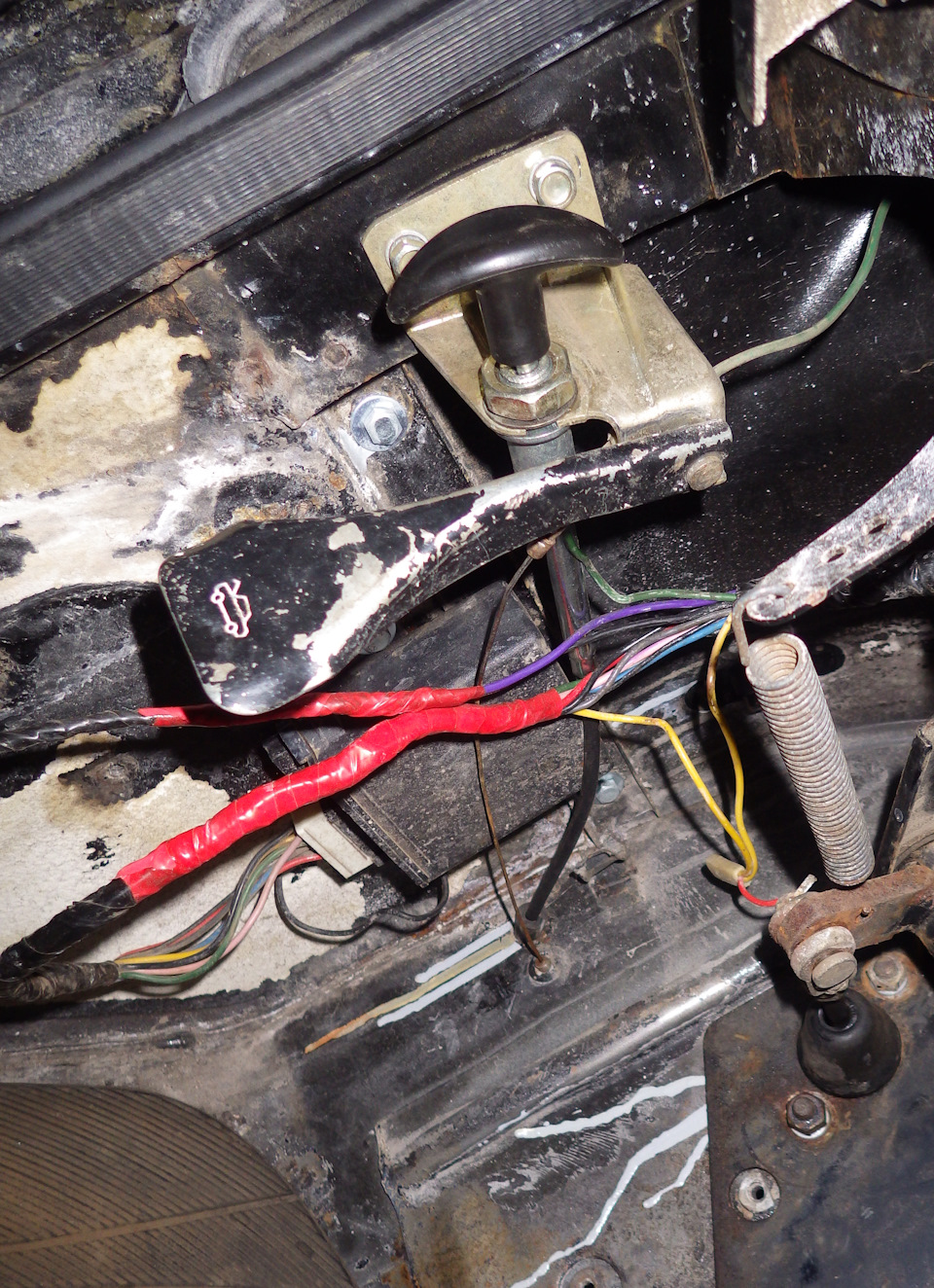

Что бы исправить данную оказию, была внедрена возвратная пружина. Не знаю от чего она, просто валялась в закромах. Одной стороной закрепил её на болте, зажимающим конец троса, другой сверху на жалюзи кровельным саморезом.

В результате получил полное открытие жалюзи, но чуть более тугое закрытие. Если попадётся более подходящая пружина — произведу замену.

Добавлено 09.11.2019:

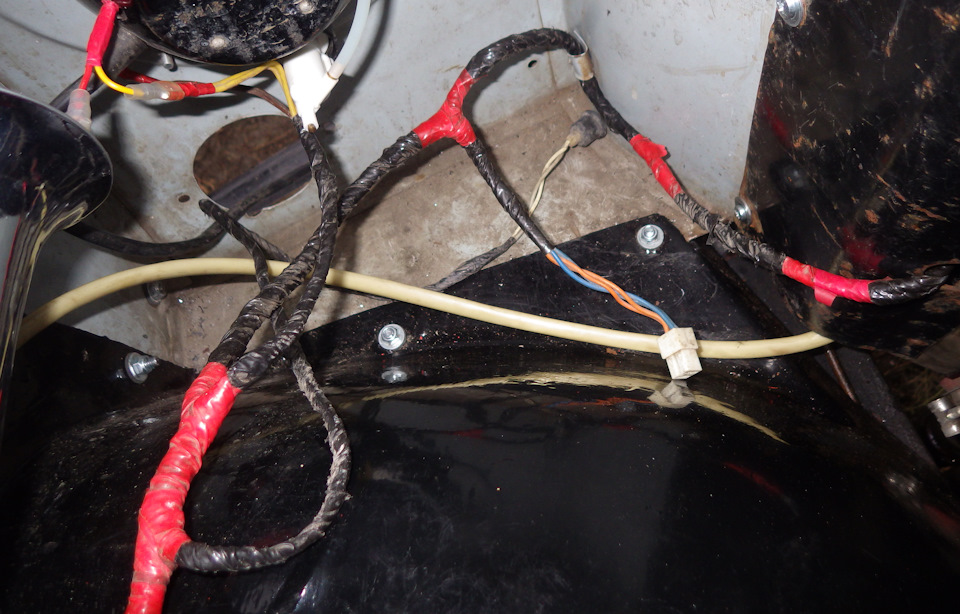

Заменил УАЗовскую тягу (арт. 469-1310210) на тягу от Волги (арт. 3102-1310210). Она длиннее примерно на 30-40 сантиметров, поэтому легла прямо так как я хотел — под фарой и снизу к радиатору. И кроме эстетического, есть ещё и плюс технологический — щиток облицовки радиатора отлично встал на место. Со старым тросом такого бы не получилось. За совет большое спасибо 3102Volga .

Ну и рукоять управления жалюзи теперь стала винтажной, и как мне показалось более удобной.

Установка электровентилятора взамен вискомуфты конечно снижает полезность жалюзи, но тем не менее, теперь они работают идеально и по прежнему будут помогать в морозными зимами на трассе.
