Запуск на холодную, давление топлива и итоги
По следам данной темы: www.drive2.ru/c/505736317187917031/
Часть я уже описывал тут hwww.drive2.ru/c/514223172564812469/, но кратко перенесу сюда, чтобы все было в одном месте.
Не которых фото не будет, т.к. почему то не получились. И так поехали.
————————————————————————
Достаточно давно автомобиль на холодную стал заводится со второго раза, отсекал разные проблемы. Проверил, не травит ли газ и т.д., но все не помогало. А тут в августе авто стал заводится уже не со второго раза, а с 3-4 раза. Решил заняться проблемой, а заодно и бензобак покрасить. Чтобы не копаться в слепую приобрел топливомер и произвел замеры.

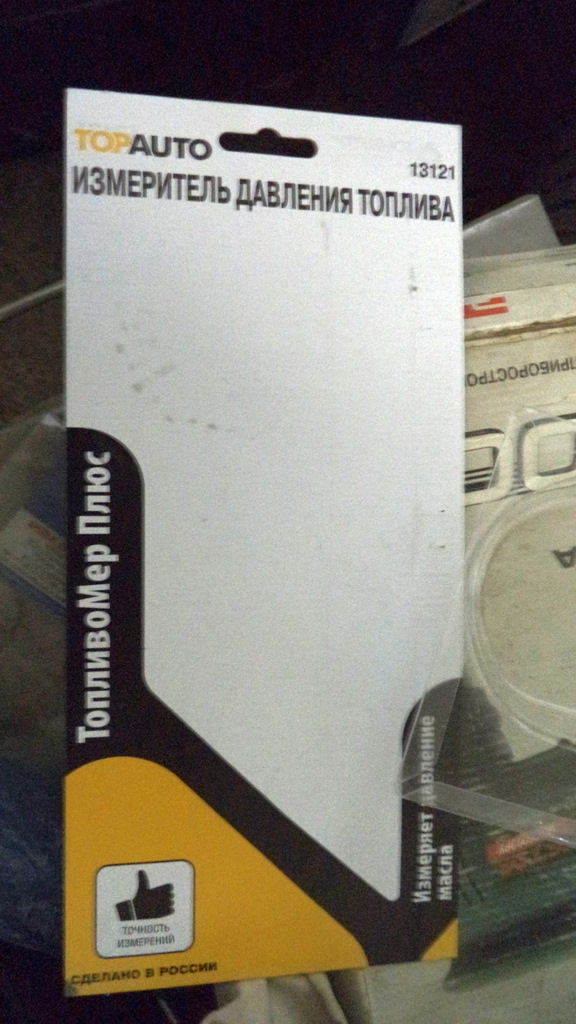

Подключил топливомер. Повернул ключ. И вижу давление
Завел, с данным давлением, дотягивает только до 3.2. Авто троит и глохнет.

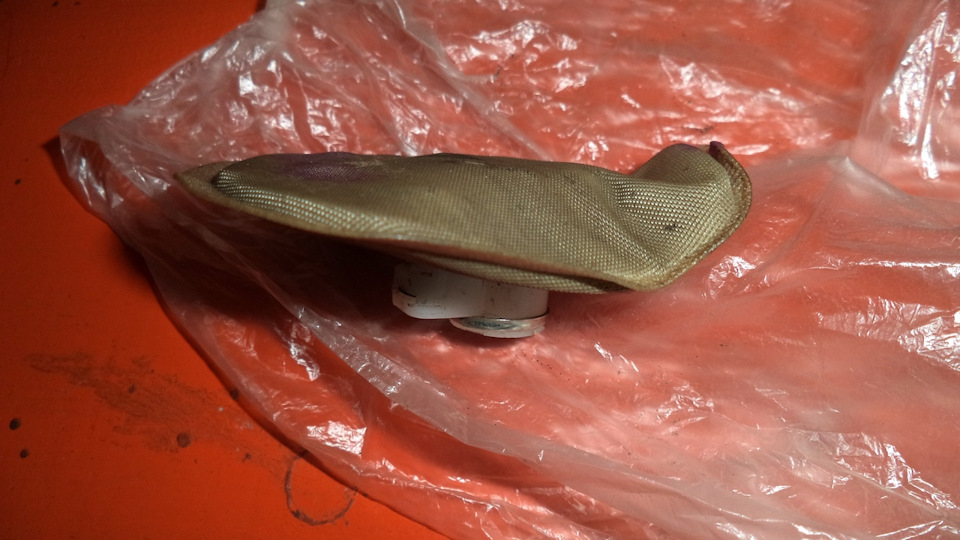

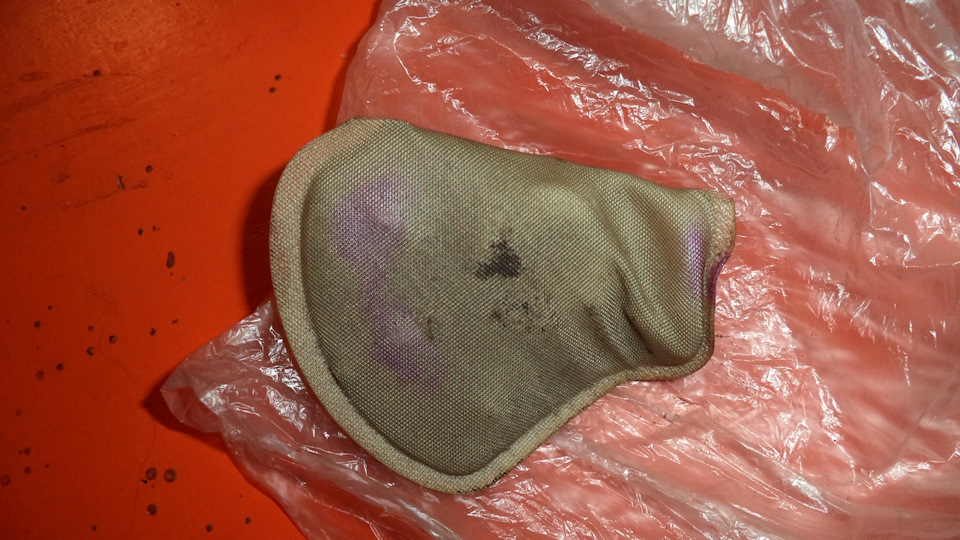

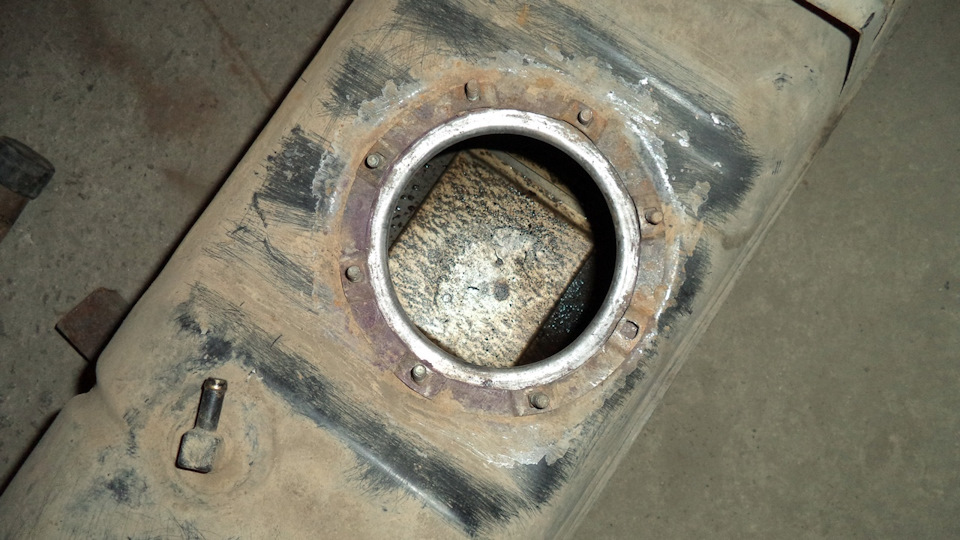

Скинул давление достал погружной модуль. Сеточка под замену, т.к. я ее ни разу за 4 года не менял, До меня меняли, но почему-то поставили не родную.

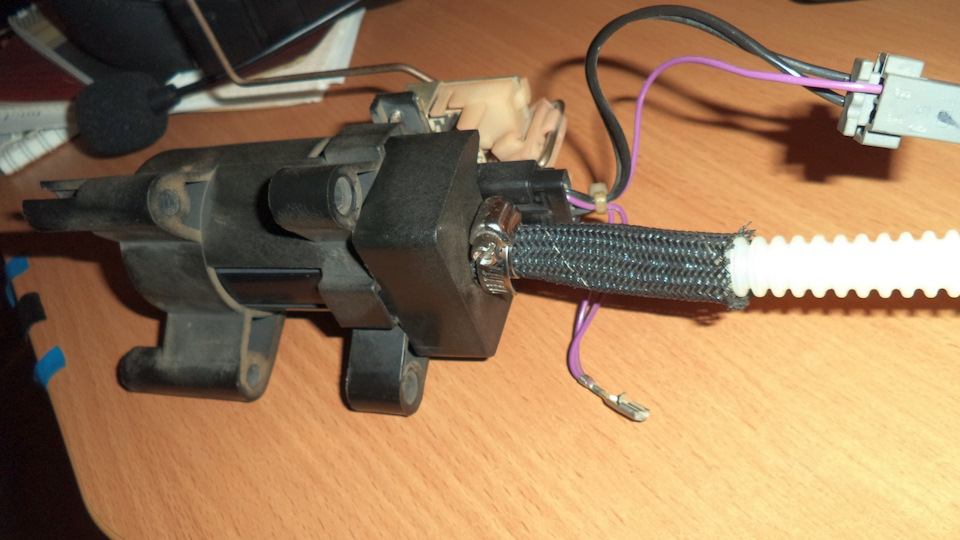

Топливный модуль такой стоит Bosch, в нем насос Bosch 0 580 454 001.

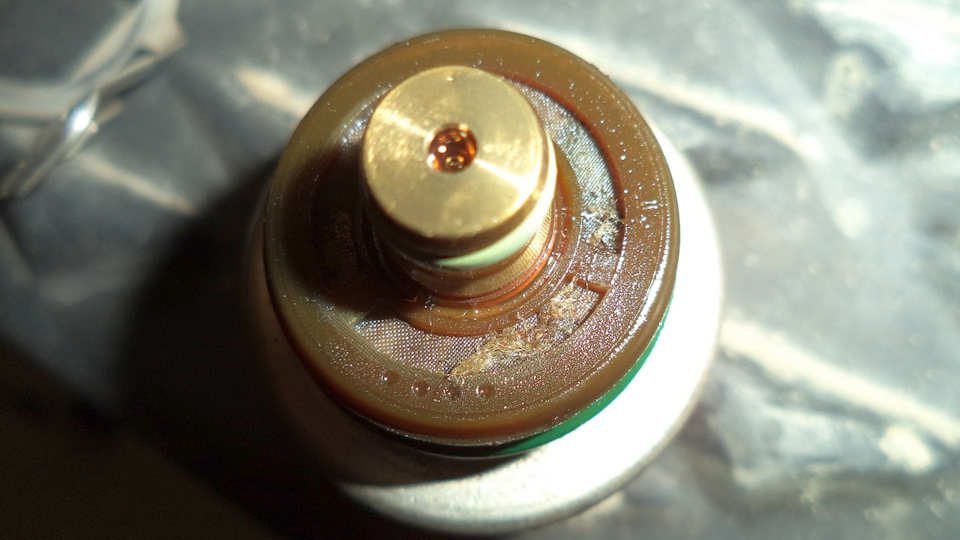

Регулятор давления (0 280 160 615) на 3.8 Бар. Провел проверку, работает ли. Собрал стенд, накачал компрессором давление, на 3.9 регулятор включается и сбрасывает давление. Т.е. все хорошо. Снял его, а у него сетка грязная.
!Кстати при обдумывании его замены выяснил, что его цена около 2200 р., что не радовало, однако оказалось что в вазовских магазинах, есть регуляторы и на 3.8 и на 4.0, при их цене в 600 р.
—————————————————————
Но так как регулятор мы откинули из причин, то оставался насос. Проверять его перекачкой определенного количества топлива в тару не хотелось, поэтому решено было его поменять, поскольку указано, что его работоспособность гарантируется в лучшем случае до 80000 км пробега. Под замену подходили:
1. СОАТЭ 62.1139 – 900 р.
2. БОШ 0 580 454 138 – 1700 р.
3. Siemens (В магазине дали подержать крепление такое же) – 2200 р.
По СОАТЭ получил не лестные отзывы о стабильности качества и решил повременить.
Продолжил поиски в Emex.ru, но благодаря современным тенденциям, главное красивые картинки, а характеристики даже не приводят, остался не такой большой выбор.
Однако среди аналогов я натолкнулся на Fenox, и оказалось у них на сайте есть характеристики, и они выпускают семь версий насосов, которые подходят нам. Мною был приобретен насос Fenox EFP35007O7 со следующими характеристиками:
• Давление 4,1 бар
• Максимальная производительность, 120 л/ч
• Потребляемый ток 6A
!Вдруг кому попроизводительнее захочется, ссылка на характеристики search.fenox.com/ (Топливные насосы)

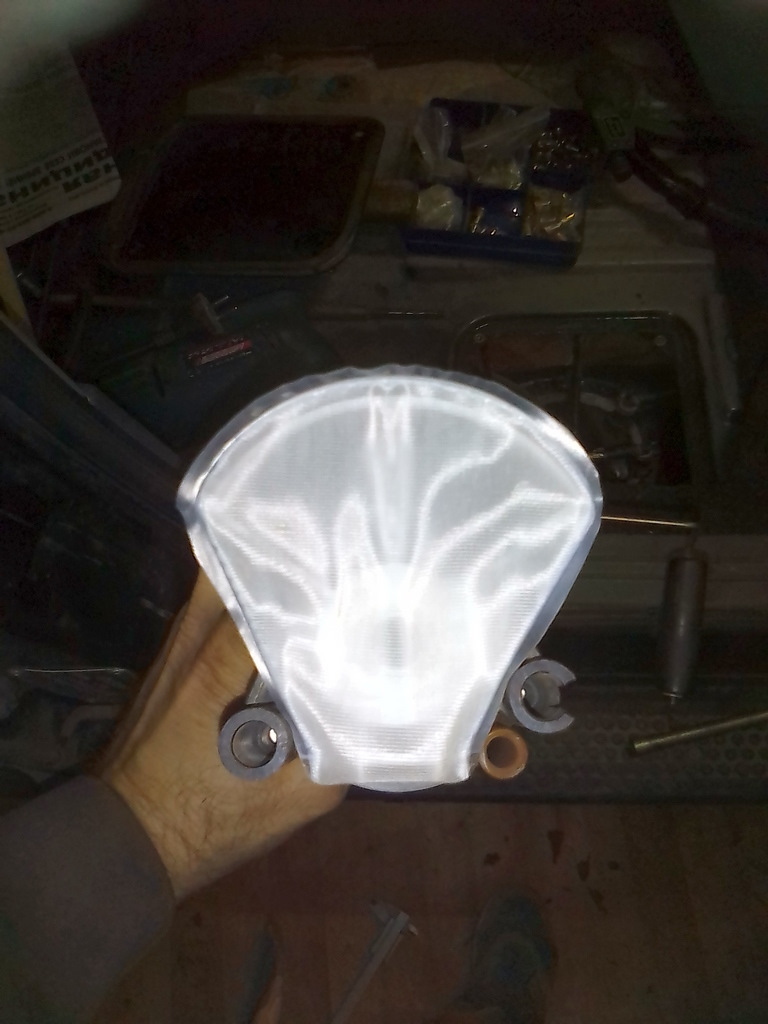

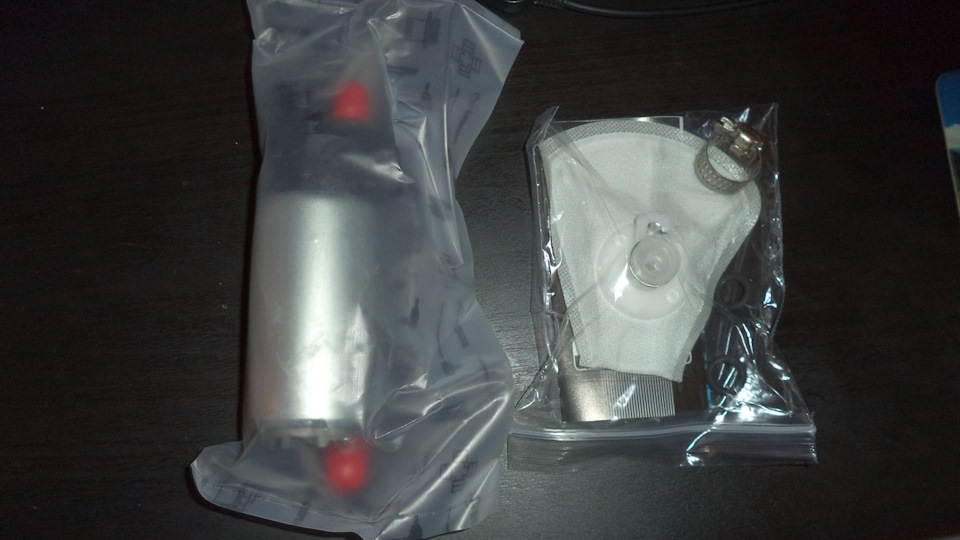

Насос пришел в течение 3-х дней. В коробке, помимо насоса, оказалась еще сеточка, хомут и 2-уплотнительных кольца (куда их применить я так и не нашел)

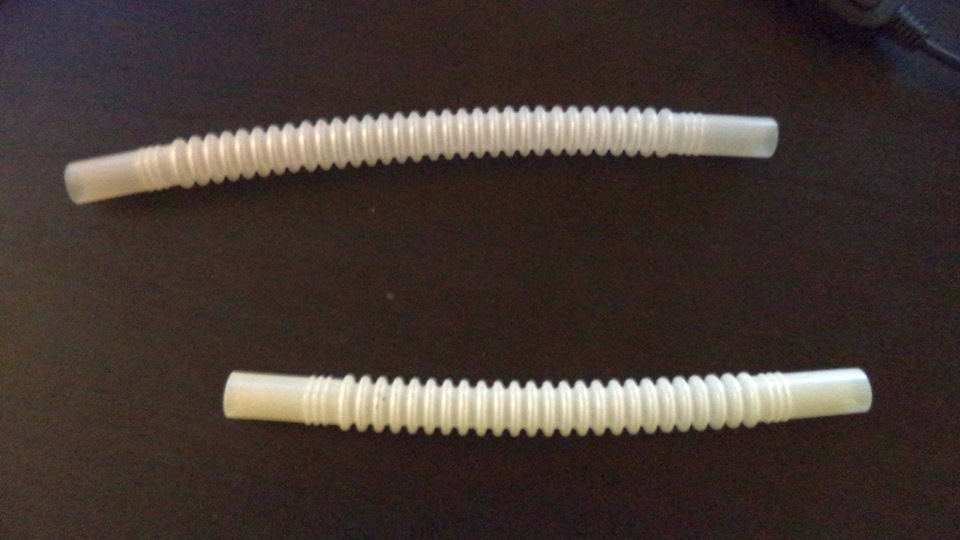

Для установки насоса, так же приобрел топливную трубочку, даже 2, т.к. было не понятно как они сядут. Многие писали, что портят их.

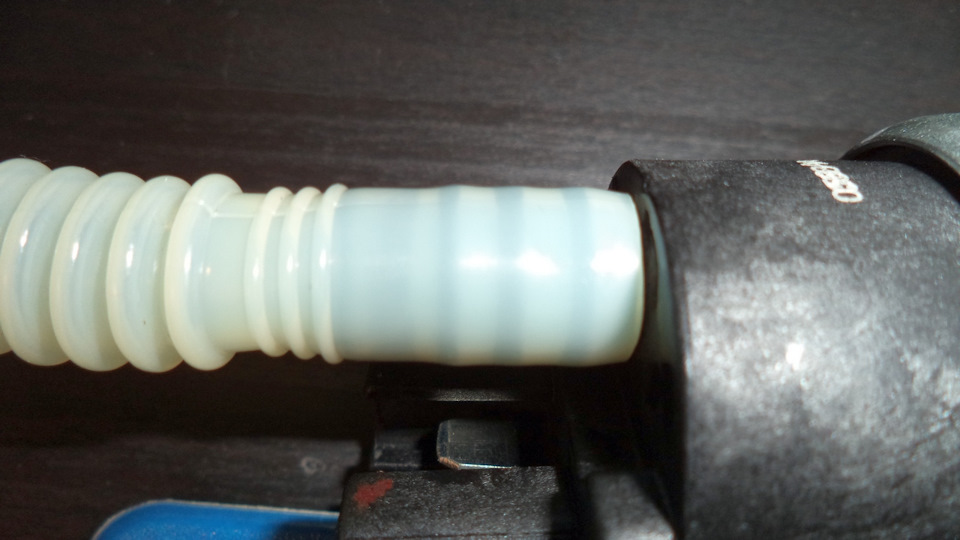

1. Погрел трубочку феном жены, я натянул трубочку на насос достаточно просто и закрепил все хомутом, который шел в комплекте.
2. Почистил регулятор давления и установил его на место
3. Погрел второй конец трубки феном, а садиться трубочка отказывалась. Однако после получаса танцев вокруг я ее одел, и также притянул хомутом.

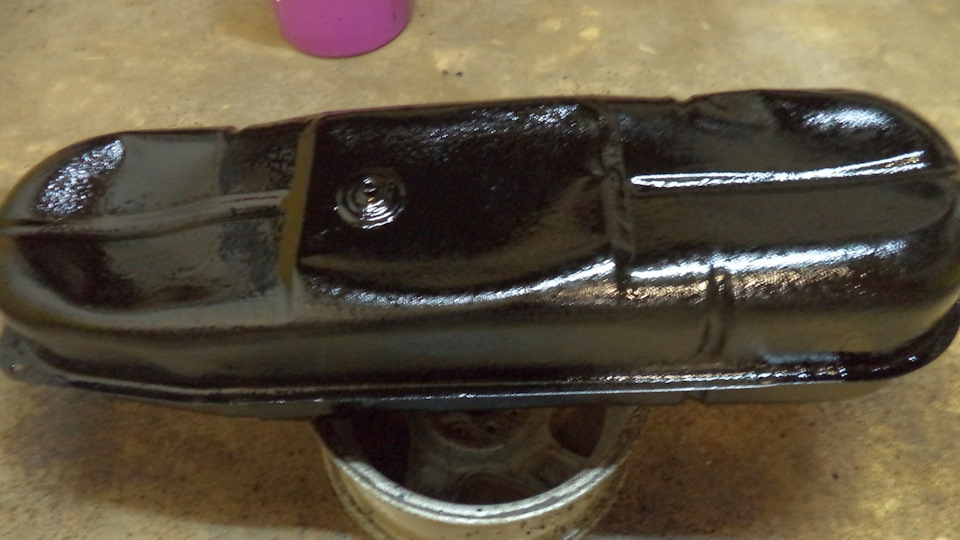

Пока ожидал насос, бак был промыт внутри, очищен от ржавчины и покрашен (краска по ржавчине, а затем, резинобитумная мастика), хотел его выправить, но оказалось, что дно двойное, внутри есть горизонтальная перегородка по дну.
Также покрасил прижимное кольцо топливного модуля, в приятный желтый цвет.
Заодно снимал всю топливную магистраль до топливной рампы, для проверки шлангов и хомутов. Некоторые хомуту прикручивались и не затягивались и были безжалостно заменены на новые. Удивил кронштейн топливного фильтра тонкой очистки. Приварен электродами, 3 точки и даже электрод торчит. Зачистил, покрасил и тоже залил мастикой.
Сборка назад больших проблем не вызывает.
1. Сделал винтовые заклепки и просверлил отверстия еще в двух углах, теперь лючок поб сидением надежно фиксируется на 4 винта.
2. Установил топливные магистрали, до рампы
3. Прикрутил кронштейн фильтра,
4. Установил фильтр и подсоединил остальные топливные трубки
5. Установил бензобак не место и притянул его хомутами

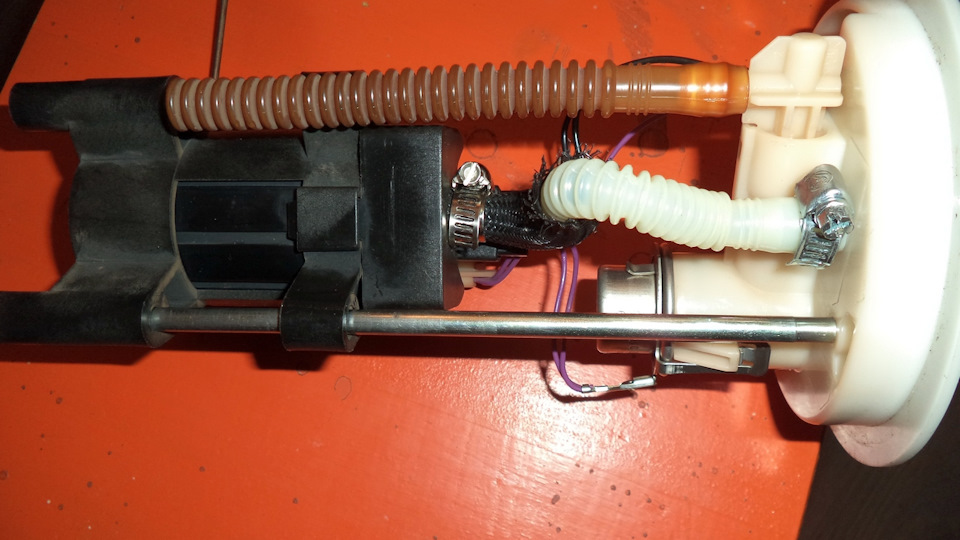

6. Установил топливный модуль в бак, еще так же под замену попало уплонительная прокладка топливного модуля. Моя мне совсем не понравилась. Кривая какая-то была.
Запускаю, а давления нет, 2 раз запускаю насос, не сильно помогает и тут до меня доходит про воздух, сбрасываю давления, а вместо бензина идет воздух. После стравливания воздуха, все оказалось хорошо.

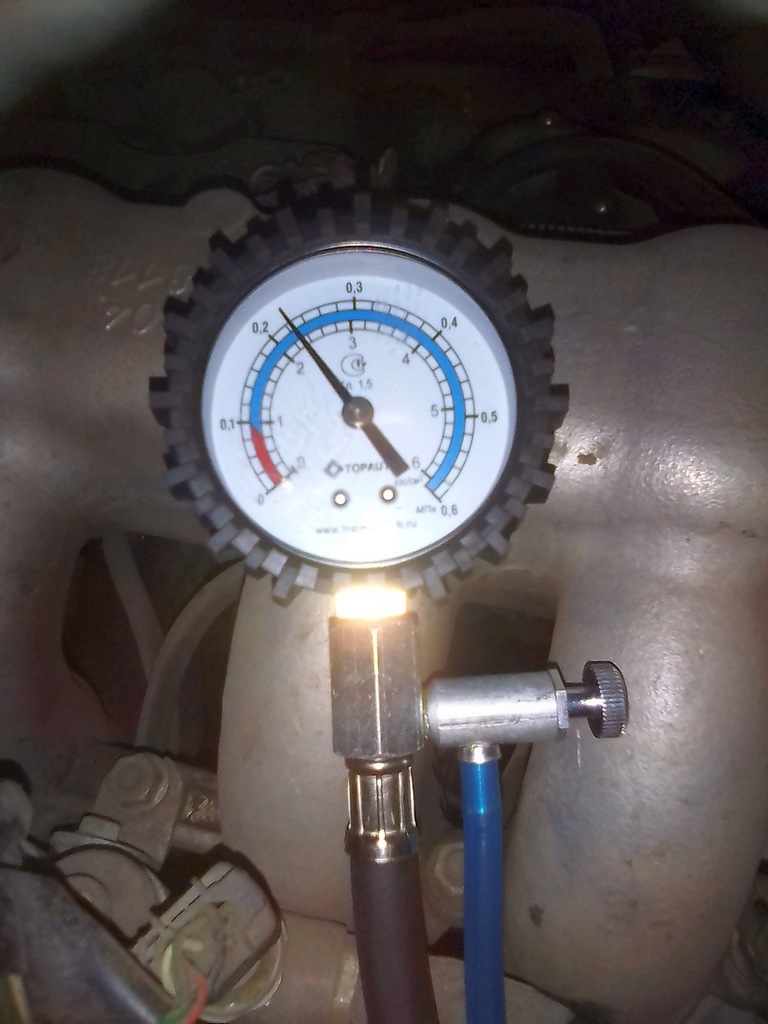

1-й запуск насоса, на фото, давление идет 4.1 и слышно как включается регулятор.
При заведении авто заводится и ровно работает с первого запуска, ну и давление, 3.8 на холостом ходу.
На этом работы были закончены. Посмотрю, как будет работать насос. Старый пойдет в запас, поскольку, лучше такой, чем никакого.
Как проверить давление в топливной рампе уаз 409 двигатель
Сейчас я не замарачиваюсь, проще в автосервисе на 1-м этаже договориться. 🙂 Но раньше мысли были.
Вариант для стационарной установки датчика. Датчик электрический, тот, что у нас давление масла измеряет. Все есть в продаже. Но. Не проверялось как с компоновкой будет, не будет-ли чего мешать.
1. Кусок шланга от топливного фильтра до топливной рампы заменить на резиновый. Например Волговский.
2. В топливную рампу вкручивается Штуцер датчиков давления масла (http://www.uazbuka.info/?model=438&group=160#), поз. 8.
3. В одно отверстие вкручивается датчик давления масла. Но там резьба стандартная, большинство манометров подойдет.
4. В другое — Штуцер фильтра 31029-1117134-50 (http://www.avtomrk.ru/acat/model19/group55.html#91442).
Причем по 1-му пункту. Что наша топливная рампа, что волговская практически не отличаются, может и резьба на топливопроводе подойдет и топливопровод менять не придется. Тогда можно и временно, только для проверки это все собрать.
Я-то планировал Перенести ФТО под капот, да заменить его на Волговский, он посерьезнее будет. Поэтому и шланги все резиновые, на хомутах.
P.S. А если покупать или изготавливать. Нет там ничего сложного, только резьбы подобрать.
http://www.instservice.ru/en/product/tu-458p/
http://www.vitaservise.ru/cat267/1/2570/. Какая резьба. На фильтре тонкой очистки такая-же.
Когда только начинал заниматься своим нелегким, но очень интересным делом, и спецприблуда была еще не приобретена я делел следующее. В тройник вкрутил датчик давления. К двум другим штуцерам — короткие топливные шланги на хомутах. Дадчик цеплялся к показометру. В топливные шланги переходники (ибо бывают разные виды соединений трубок). Так как давление топлива не шибко большое, то датчика и показометра вполне хватало. Кпроводам питания — два крокодила, которые цапаются на аккумулятор — и вперед, измерять давление топлива. ИМХО (!), выводить показометр на приборку, дабы постоянно мониторить параметр — лишнее. Вот, когда симптомы нехорошие появились — тогда действительно, такой девайс здорово облегчит процесс поиска неисправности. При помощи означенного прибора можно без труда оценить исправность обратного клапана БН, регулятора давтения топлива, состояние "тапка".
Еще забыл сказать, что манометр цепляется либо перед рампой, либо к измерительному порту (если таковой имеется), либо в другие места соединений топливопровода (это, если надо узнать где потерялось давление). Про методику измерений могу отдельно написать. Писать?
Когда только начинал заниматься своим нелегким, но очень интересным делом, и спецприблуда была еще не приобретена я делел следующее. В тройник вкрутил датчик давления. К двум другим штуцерам — короткие топливные шланги на хомутах. Дадчик цеплялся к показометру. В топливные шланги переходники (ибо бывают разные виды соединений трубок). Так как давление топлива не шибко большое, то датчика !
А что за тройник?
А почему это давление должно увеличится?
В системе с обраткой давление в рампе выше чем давление во впускном на определённую величину, зависящую от Регулятора Давления Топлива (РДТ). На ХХ во впускном разряжение и давление в рампе, соответственно, меньше.
А у насоса (исправного) момент на валу зависит от создаваемого им давления. А от момента зависит ток (они пропорциональны).
В общем, лучше это проверить на практике, чем обсуждать. Сложностей, с подключение амперметра, никаких там нет.
В системе с обраткой давление в рампе выше чем давление во впускном на определённую величину, зависящую от Регулятора Давления Топлива (РДТ). На ХХ во впускном разряжение и давление в рампе, соответственно, меньше.
А у насоса (исправного) момент на валу зависит от создаваемого им давления. А от момента зависит ток (они пропорциональны).
В общем, лучше это проверить на практике, чем обсуждать. Сложностей, с подключение амперметра, никаких там нет.
Почти так. Редукционный клапан и открывается позже, что-бы с увеличением расхода, бензина хватало. В итоге, в топливной рампе оно должно быть постоянным.
А реально, и это проверено на практике, оно уменьшается. Проверено и не один раз. И чем больше, тем больше насос намекает о замене ;).
А увеличение тока. Как минимум в машинах с нестабильным напряжением, с увеличением оборотов увеличивается напряжение.
А что за тройник?
Взял какой-то тройник от системы охлаждения, латунью припаял туды обломок от маслянного тройника, куда у ЗМЗ датчики вворачиваются. В этот обломок датчик ввернул, на остальные концы шланги одел. Ну,вот так, как-то.
Процедура довольно простая. После подключения манометра к топливной системе нужно включить зажигание и смотреть в прибор:). Давление должно довольно шустро возрастать до 3-х очков (у ЗМЗ — 409 Евро-3 — до 4-х). Если давление растет медленно, но достигает расчетного значения, то скорее всего забит т.н. "тапок", т.е. фильтр-приемник бензонасоса. Если давление медленно растет и до расчетного значения не доходит, то не исключено, что прохудилась трубка от самого насоса до штуцера на крышке модуля ЭБН. Но это довольно редко бывает. Скорее всего, сам ЭБН — в печку. После того, как отработает насос, давление топлива немного уменьшается (примерно на 0,3-0,5 атм.). Если давление падает до нуля, то скорее всего умер обратный клапан бензонасоса. Если давление быстро растет, но до расчетного значения не доходит, то помер РДТ. Если давление после того, как отработает БН падает медленно и в течение 10 минут опускается ниже 2 атм. (у систем с РДТ в баке — ниже 3-х атм.), то скорее всего виноват РДТ (он еще только начал свой путь на помойку).
Теперь запускаем дрыгатель. И опять смотрим в показометр:). У систем с РДТ на рампе давление должно расти до 3 атм. пропорционально изменению вакуума в коллекторе. Если не растет, то скорее всего, проблема в производительности ЭБН. Гораздо реже проблема прячется в РДТ. У систем с РДТ в модуле давление стабильно всегда. Если на разгазовке давление падает, то опять же проблема в производиительности ЭБН.
Проверка давления топлива в системе питания Уаз Патриот 3163
Топливная система в вышеуказанных моделях УАЗ состоит из следующих агрегатов:
- топливного бачка;
- фильтров грубой и тонкой очистки;
- топливного насоса;
- воздушного фильтра.
Дизельные представители УАЗ Патриот имеют ТНВД и форсунку, карбюраторные — карбюратор. Малый объем штатных бензобаков и их неудобное местонахождение — основные причины тюнинга УАЗ Хантер и УАЗ Патриот. Прежде чем приступить к данной процедуре, рекомендуется выяснить особенности системы перекачки топлива.
В бензиновых моделях при заведенном моторе и исправном бензонасосе топливо перекачивается из левого в правый бак постоянно и автоматически. Связано это с наличием струйного насоса. Состоит он из 2-х трубочек. При включенном двигателе бензонасос нагнетает топливо в топливопровод, который расположен между правым баком и соответствующей рампой мотора.
Поступает жидкость только из правого бака. В левом агрегате находится датчик уровня топлива. В топливопроводе установлен тройник, за счет которого излишек бензина, не попавшего в рампу, под давлением поступает обратно. Скорость жидкости высокая, что способствует резкому падению давления в другой трубочке, расположенной вокруг сопла. Бензин из левого бака за счет вакуума самостоятельно переливается в правый бак.
Данное устройство функционирует до наличия в левом баке топлива либо до тех пор, пока не заполнится правый бак. После опустошения первой емкости работа струйного насоса совпадает с функцией простого штуцера слива топлива (слив лишнего бензина из обратки от мотора). Топливный модуль УАЗ Патриот представлен в виде следующих агрегатов:
- бензонасоса;
- струйного насоса перекачки;
- регулятора давления.
Запрещено обслуживать и ремонтировать систему питания при включенном зажигании или после его выключения. Прежде чем приступить к работе, потребуется снизить давление, ослабить пробку выпуска воздуха, установленную на фильтре тонкой очистки топлива.
При обнаружении течи топлива в баке рекомендуется заменить бак. Если сетка топливного насоса часто засоряется, снимите и промойте бак.
Если падает мощность двигателя, периодически слышны подвывания или возник повышенный шум при работе топливного насоса, то, скорее всего, топливный насос вышел из строя. Сначала проверьте давление в системе подачи топлива. Если давление в системе питания выше 400 кПа (4,0 кгс/см 2 ), то неисправен регулятор давления, установленный в модуле топливного насоса, и его необходимо заменить.
Регулятор установлен на ресивере системы впуска воздуха. Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).
В системе питания инжекторного двигателя давление составляет 300 кПа (3,0 кгс/см 2 ), поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки.
Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания.
Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива.
Признаки не полностью открывающейся дроссельной заслонки — двигатель не развивает полной мощности, недостаточная приемистость, рывки и провалы в работе двигателя при движении автомобиля.
Топливную рампу снимают для проверки и замены форсунок, а также для замены самой рампы или впускной трубы.
Вам потребуются: ключи «на 8», «на 17», «на 19», отвертка с плоским лезвием.
Снизьте давление в системе питания.
Электромагнитная форсунка — электромеханический клапан, работающий по принципу электромагнита.
При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям
Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды. В системе применен метод поглощения паров угольным адсорбером.
Внедорожник УАЗ Патриот имеет топливную систему, которая отличается от обычных автомобилей тем, что в конструкции имеется два бензобака. Емкость каждого бака составляет 36 литров, а в сумме составляет 72 литра. С таким запасом полных баков бензина можно проехать значительные расстояния. Ведь, как известно, в легковых автомобилях емкость баков не превышает 50 литров. Недостатком двух баков на внедорожнике является то, что они расположены под днищем в центральной части и поэтому не исключается их повреждение различными видами препятствий. Чтобы исключить возможные повреждения нужно установить специальную защиту баков. Сегодня же мы уделим внимание топливной системе внедорожника УАЗ Патриот Евро-3: что она собой представляет, основные узлы и что такое указатель топлива?
Состав топливной системы
Система питания двигателя внедорожника состоит из следующих конструктивных элементов, без которых работа мотора ЗМЗ-409 была бы невозможной. Ниже представлена схема питания двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3.
К основным конструктивным элементам системы питания двигателя относятся:
- Два топливных бака. Эти баки в конструкции имеют заливные горловины и сливные пробки. Таким образом, заправить внедорожник можно как с левой, так и с правой стороны. Чтобы сливать отстой из баков, имеются сливные пробки. Баки не имеют крана переключения, что предотвращает нарушение топливоподачи при несвоевременном срабатывании. Основным баком является правый, который при опустошении наполняется автоматически из левого. Подача горючего из левого бака в правый, обеспечивается за счет разрежения воздуха. Топливные пробки баков являются глухими, что позволяет обеспечивать герметичность конструкции и предотвращение испарения бензина или его утечку.
- Регулятор давления. Это устройство в виде перепускного клапана, посредством которого осуществляется поддержание постоянного перепада давления горючего между форсунками и трубопроводом.
- Топливный насос. Являет собой электрический механизм, посредством которого производится подача топлива из правого бака к мотору. Топливный насос оснащен фильтром тонкой очистки.
Указатель топлива и его проверка
Указатель топлива функционирует совместно со специальным датчиком, установленным в правом баке. Этот датчик являет собой реостат из нихрома. Благодаря поплавку, который оснащен движущимся элементом, осуществляется его перемещение по реостату. Когда же бензина в баке остается менее 5 литров, то загорается сигнальная лампа и указатель показывает нулевое значение.
Блог про Уаз
На автомобиле Уаз Патриот экологического класса Евро-2 и Евро-3, а также моделей Уаз Пикап и Уаз Карго на его базе, применена система питания двигателя ЗМЗ-409 топливом с двумя баками, без крана переключения подачи топлива между баками.
Система питания двигателя ЗМЗ-409 на Уаз Патриот Евро-2 и Евро-3, устройство, составляющие и отличия.
Подача топлива в системе осуществляется погружным электробензонасосом установленным в правом топливном баке. Через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне около 300 кПа на Уаз Патриот Евро-2 и около 400 кПа на Евро-3. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе.
На двигателях ЗМЗ-409 Евро-2 избыток топлива в рампе сбрасывается через сливное отверстие регулятора давления и струйный насос в правый топливный бак. Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак. На двигателях ЗМЗ-409 Евро-3 ветка слива топлива из рампы в топливный бак отсутствует.
Система питания двигателя топливом на Уаз Патриот Евро-2.
Система питания двигателя топливом на Уаз Патриот Евро-3.
Топливная рампа.
Предназначена для подключения топливной магистрали к впускному тракту двигателя и для установки форсунок. Выходные штуцеры форсунок через уплотнительные кольца прижаты топливной рампой к отверстиям в головке блока цилиндров.
На Уаз Патриот Евро-2 топливная рампа представляет собой сквозную трубу с четырьмя отверстиями для подключения и фиксации входных штуцеров форсунок. С одной стороны трубы подключена подающая топливная магистраль, с другой — сливная топливная магистраль с регулятором давления топлива.
На Уаз Париот Евро-3 с целью снижения топливных испарений, на двигателе ЗМЗ-409 применяется стальная топливная рампа в которой ветка слива топлива из рампы в топливный бак отсутствует. На переднем конце рампы расположен закрытый колпачком с уплотнительным резиновым кольцом резьбовой штуцер, внутри которого находится ниппель, который служит для подсоединения манометра и диагностирования системы питания топливом. К заднему концу рампы, с помощью специального быстросъемного соединения, через штуцер, подсоединяется подводящий топливопровод.
Топливные форсунки.
Представляют собой быстродействующие точные клапаны. Нормально закрыты, открываются, впрыскивая топливо во впускную трубу двигателя. Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов блока управления. Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны цилиндров двигателя, что улучшает качество топливо-воздушной смеси.
Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки. Порядок проверки форсунок и внешние признаки их неисправности рассмотрены в отдельном материале.
Регулятор давления топлива.
Регулятор предназначен для поддержания постоянного перепада давления топлива в топливной рампе по отношению к разрежению в задроссельном пространстве впускной трубы. На Уаз Патриот Евро-2 применяется регулятор давления топлива 406.1160000-03 или Bosch DR-L 0 280 160 258, который состоит из корпуса с камерой давления, входного и выходного топливных штуцеров, клапана управления обратным сливом топлива и вакуумной камеры с воздушным штуцером.
Регулятор давления топлива крепится через входной резьбовой штуцер к сливному отверстию топливной рампы, а его выходной штуцер соединяется через сливной трубопровод со струйным насосом. Воздушный штуцер регулятора давления топлива соединен тонким резиновым шлангом со штуцером ввернутым в ресивер впускной трубы.
На Уаз Патриот экологического класса Евро-3 регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного электробензонасоса, размещенного в правом топливном баке.
Фильтр тонкой очистки топлива.
Выполнен в виде одноразового неразборного фильтр-патрона. Установлен на правой внутренней стороне рамы.
Топливный погружной модуль с электробензонасосом.
Электробензонасос в составе топливного модуля погружного типа, 31622-1139020 или 316051-1139020 для Евро-2, с датчиком указателя уровня топлива установлен в правом баке. По мере расхода топлива правый бак автоматически пополняется из левого. Электродвигатель бензонасоса охлаждается проходящим потоком топлива, поэтому во избежание его выхода из строя не допускается включать электробензонасос когда в правом баке отсутствует топливо.
На автомобилях Уаз Патриот экологического класса Евро-3 установлен топливный модуль погружного типа, включающий в себя электробензонасос, струйный насос, регулятор давления и датчик указателя уровня топлива.
Струйный насос.
Предназначен для принудительной перекачки топлива из левого топливного бака в правый. В системе питания топливом двигателя ЗМЗ-409 Евро-2 струйный насос представляет собой инжектор, проточный канал которого подключен к трубопроводу слива топлива в бак, а инжекционный канал — к трубопроводу топливозаборника. На Уаз Патриот Евро-2 струйный насос закреплен на топливных шлангах у правого лонжерона рамы. На Уаз-Патриот Евро-3 струйный насос входит в состав погружного топливного модуля.
