Как протянуть акустические провода в дверь BMW F10
Замена акустики требует протяжки проводов от усилителя до динамиков. По салону вести проблем не возникает, кроме как подразобрать салон. А вот в дверь протянуть не так просто, потому что там стоит разъем, позволяющий отделить дверь от кузова для ремонта без вынимания всей проводки из двери. В моем случае сложность еще в том, что мне нужно протянуть не пару проводов в каждую переднюю дверь, а две пары — для твитера и для среднечастотника.

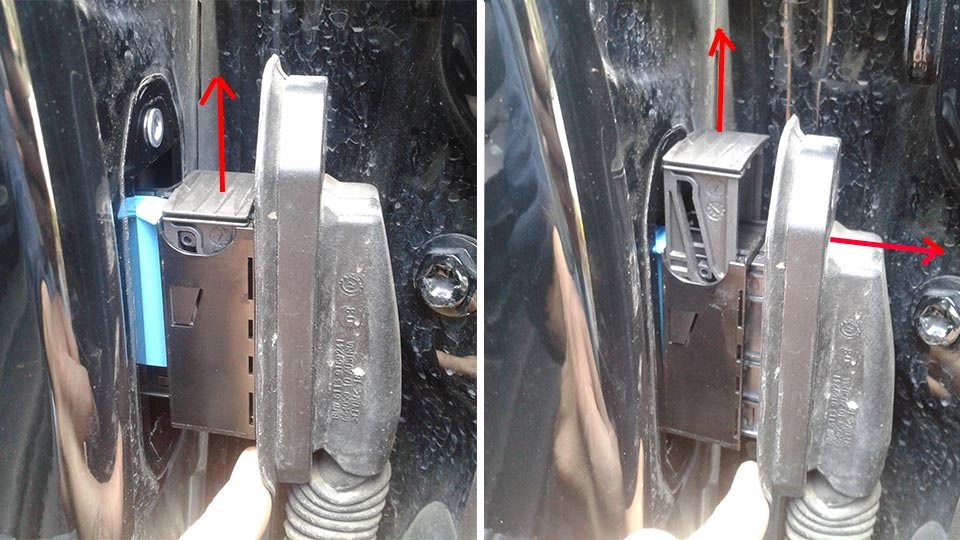

Итак разбираем разъем, головка на 8, откручиваем винт сверху разъема и сдвигаем его вверх, вынимаем.
разъем разъединяется легко. нужно только оттянуть вверх скобу и он распадется.

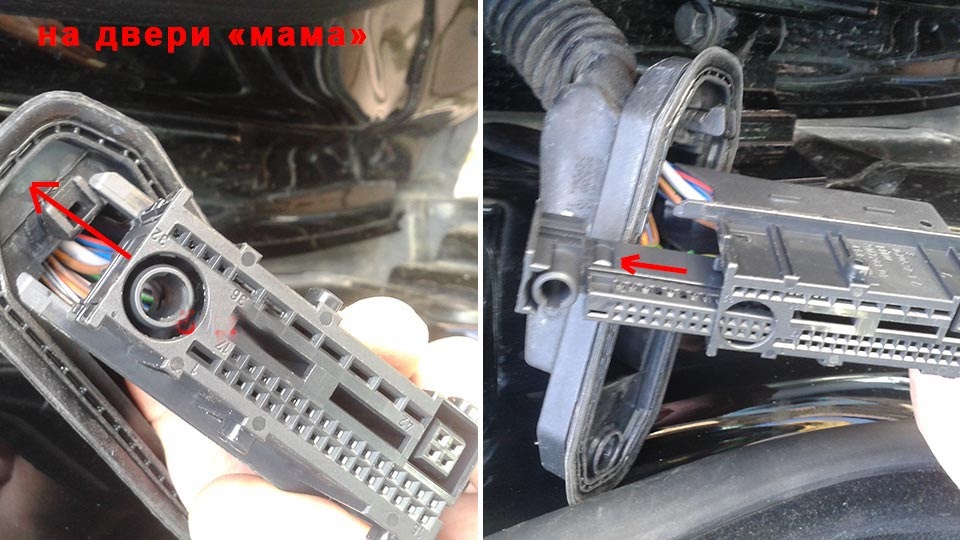

В разъеме есть свободные пины и как вариант можно докупить пины и пустить акустические провода через разъем. Но пины маленькие, 2.5 кв и даже 1 кв туда не впихнуть. придется переходить на более тонкий провод чтоб обжать на пин. короче гиморой. Но в разъеме есть специальное отверстие (диаметр 6 мм) и вот через него можно протянуть провод. Те кто крепит кроссоверы в двери то им достаточно просто запустить пару проводов через имеющееся отверстие. Туда пройду 2*2.5 кв мм или 4*1 км мм. (пары нужно отделить друг от друга)
Мне пришлось рассверлить отверстие до 8 мм чтобы вошло 2*2.5 кв мм + 2*1 кв мм
разъем на двери надо подразобрать перед сверлением иначе есть опасность задеть провода при сверлении.
ну а дальше используете жесткую проволоку для протягивания проводов через гофру.
Итак провод в двери. На двери наклеен какой то жесткий вспененый материал серый (штатная шумка), он приклеен на что то типа жидкой резины . Отдирается. И потом легко также наклеивается на ту же резину, что остается на железе. Внутри двери протягиваем кабель так, чтоб он не касался петли и стекла, чтоб его не перетерло. Можно проложить акустически кабель вдоль штатных жгутов. Понадобиться выпустить в дверь от разъема примерно 2 метра длины кабеля и в итоге кабель выйдет где и штатный жгут проводов. А можно сократить и выпустить акустический кабель через дырки в железе. Такие дырки есть посередине и снизу. (примерно отмечены на фото). Можно выпустить кабель в них, тогда длины кабеля понадобиться меньше. Можно использовать пластиковую гофру для электрических проводов для доп защиты кабеля.
Акустические провода (прокладка провода в двери bmw f10)
Слег в больницу так-что есть время для "поделиться ценным опытом".
Если была бы необходимость, я проделал данную операцию еще раз. Для себя однозначно выяснил, что аккустические провода это немаловажный элемент системы, и на нем экономить нельзя!
После окончания звукового проекта stage3 и многочисленного общения с опытными аудиофилами я понял, что слабое звено моей системы это именно провода. Они так и остались на уровне "чуть лучше чем штатный автозвук". Стояли провода 2.5 кв belsis ofc. На саб стояли 4кв.мм. Звук до дверей шел по двум кускам провода, это типовая простая схема использовать штатный кусок от подседельника до кроссовера в двери. Только штатный проводок 2*0.75 из обычной меди с обычной изоляцией. Решено новые провода класть до кроссовера в двери.
На импортные daxx я не смотрел, да и времена сейчас не те, чтоб при своем, на чужое поглядывать. Да и изоляция у импортных обычная только от КЗ, а от наводок не защищает и имеет свойства памяти сигнала — что плохо!

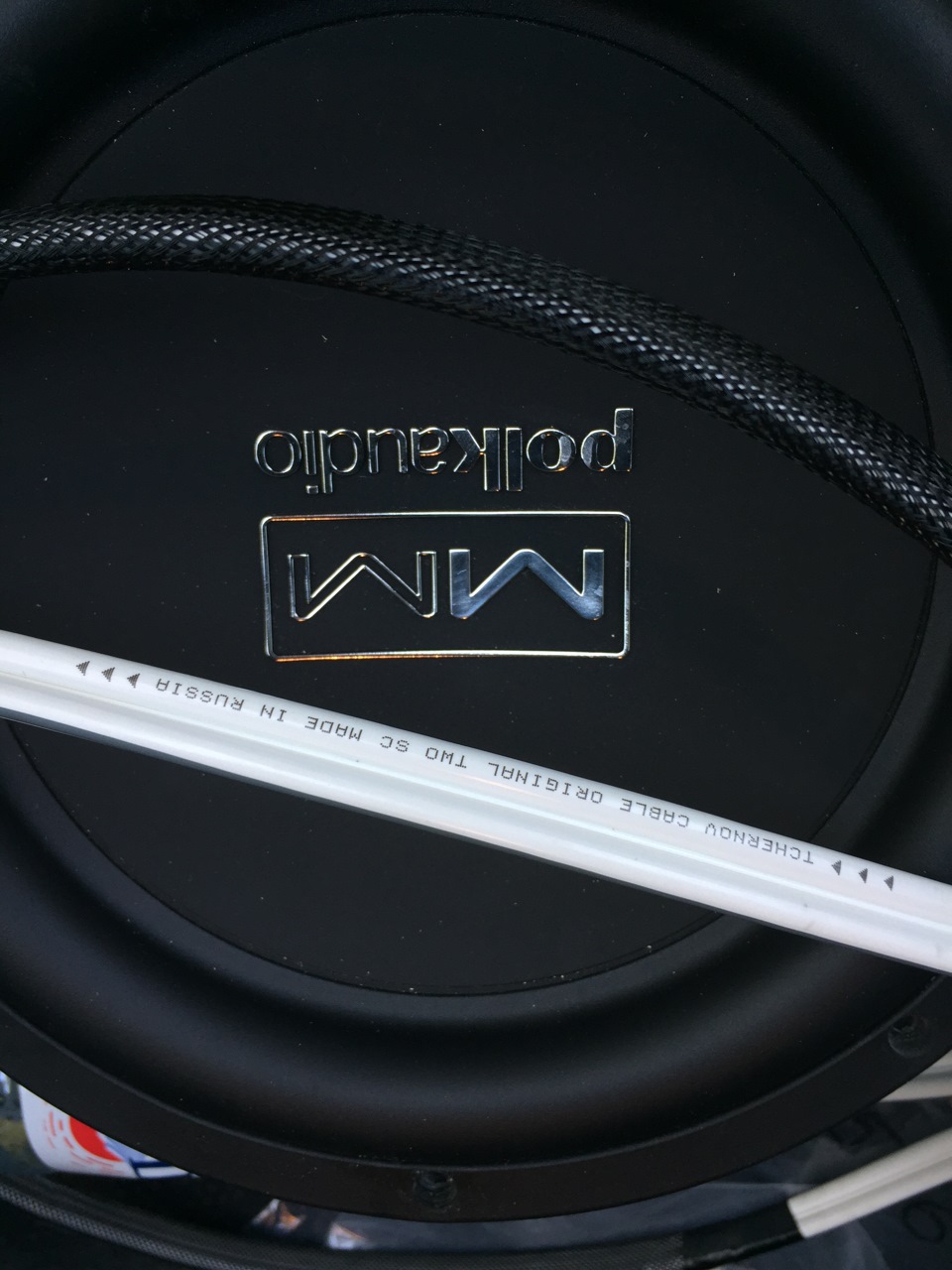

Tchernovcable original tvo sc на саб 1.9 метра
Tchernovcable original one sc на мидбасы длинной по 4 метра от уся на полке багажника до штатного места
Как провести провод в дверь?
Проводя акустический кабель к динамикам в дверях обнаружил, что вместо гофры там шина — штекер через который никак не впихнешь провода.
Кто как с этой проблемой разобрался? Неохота новые дырки сверлить в кузове(
З.Ы. Связать провода со штатной проводкой не вариант.
- Рекомендуем
Рекомендуем почитать на тему Как провести провод в дверь?
- ветеран клуба
- На форуме с 27 10 2008, 23:34
- Сообщений 10376
- Авто: Land Cruiser Prado D-4D 3.0
- Торговая репутация:+6
- Откуда: Раса Господ
- ЯaindanceR
- Подробно
- завсегдатай клуба
- На форуме с 07 06 2009, 13:22
- Сообщений 984
- Авто: BMW 320i
- Торговая репутация:
- Откуда: Москва
- Изображения: 0
- сергей сити авто
- Подробно
- ветеран клуба
- На форуме с 27 10 2008, 23:34
- Сообщений 10376
- Авто: Land Cruiser Prado D-4D 3.0
- Торговая репутация:+6
- Откуда: Раса Господ
- Реклама
- член клуба
- На форуме с 24 05 2009, 22:22
- Сообщений 2975
- Авто: Renault Kangoo "individual edition"
- Торговая репутация:+1
- Откуда: Moscow Village, East Coast
сергей сити авто
щя он "понаотключает". тем на пять
- ЯaindanceR
- Подробно
- завсегдатай клуба
- На форуме с 07 06 2009, 13:22
- Сообщений 984
- Авто: BMW 320i
- Торговая репутация:
- Откуда: Москва
- Изображения: 0
- Protoplasma
- Подробно
- завсегдатай клуба
- На форуме с 26 07 2008, 16:09
- Сообщений 712
- Авто: Kia Rio 2015
- Торговая репутация:
- Откуда: Обнинск
- exte
- Подробно
- ветеран клуба
- На форуме с 13 03 2009, 15:01
- Сообщений 4165
- Авто: Баварец
- Торговая репутация:
- Откуда: столько сумасшедших??
- Изображения:13
- ЯaindanceR
- Подробно
- завсегдатай клуба
- На форуме с 07 06 2009, 13:22
- Сообщений 984
- Авто: BMW 320i
- Торговая репутация:
- Откуда: Москва
- Изображения: 0
- Protoplasma
- Подробно
- завсегдатай клуба
- На форуме с 26 07 2008, 16:09
- Сообщений 712
- Авто: Kia Rio 2015
- Торговая репутация:
- Откуда: Обнинск
- exte
- Подробно
- ветеран клуба
- На форуме с 13 03 2009, 15:01
- Сообщений 4165
- Авто: Баварец
- Торговая репутация:
- Откуда: столько сумасшедших??
- Изображения:13
- Реклама
- завсегдатай клуба
- На форуме с 26 07 2008, 16:09
- Сообщений 712
- Авто: Kia Rio 2015
- Торговая репутация:
- Откуда: Обнинск
- ЯaindanceR
- Подробно
- завсегдатай клуба
- На форуме с 07 06 2009, 13:22
- Сообщений 984
- Авто: BMW 320i
- Торговая репутация:
- Откуда: Москва
- Изображения: 0
Немного проще — до усилков идёт один толстый кабель 2Ga, клемма уже есть, просто смущает процесс отделения родной клеммы с пиропатроном от штатных проводов. Он же отстреливает клемму при повреждении кабеля вроде как, а с выключенным аккумулятором это работает?
Кстати, а какого сечения штатные провода, не подскажете?
- Serega 323
- Подробно
- член клуба
- На форуме с 20 12 2006, 12:13
- Сообщений 2577
- Авто: BMW 323i выпуск Riger
- Торговая репутация:+2
- Изображения:174
—>
- ЯaindanceR
- Подробно
- завсегдатай клуба
- На форуме с 07 06 2009, 13:22
- Сообщений 984
- Авто: BMW 320i
- Торговая репутация:
- Откуда: Москва
- Изображения: 0
У меня два таких на "+" и на "-", хотя не. получше.
Только к дистрибьютору тоже провод надо вести, а вот его как раз втыкать и некуда. Втыкать в дистрибьютор штатную проводку как-то не очень хорошо.
