замена цепи часть 3, снятие бампера
Всем привет, когда хотели менять цепь и тд, пришлось разбирать бампер и отодвигать радиатор и тому подобное. Расскажу, а то есть покажу по схемам, что и как делалось, использовалась Elsa и по ней снимали всё, если что у кого не получится найти, пишите, помогу найти тот или иной болтушник. Ушло на снятие около 3 часов, пока нашли всё, на сборку ушло минут 40
1. Снимаем накладки бампера, если они у кого имеются.

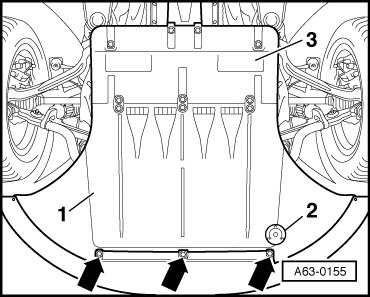

– Отсоединить быстродействующие запоры -стрелки- с нижней шумоизоляции -1- спереди.

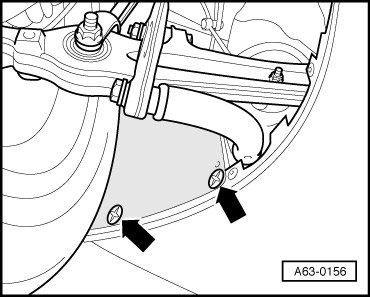

– Открыть быстродействующие запоры -стрелки- слева и справа снизу на подкрылках.

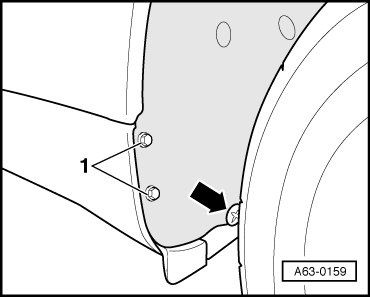

– Выкрутить болты с шестигранной головкой -1- на подкрылках снизу.
– Быстродействующие запоры -стрелка- уже открыты

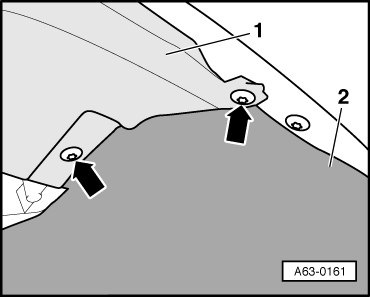

– Выкрутить два болта -стрелки- с переднего подкрылка.
– Задний подкрылок -2- не демонтируется.
– Выкрутить верхний болт -стрелка- переднего подкрылка.

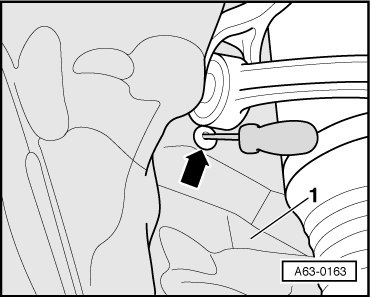

– Вдавить зажимные штифты распорных зажимов -стрелка- на передних подкрылках с помощью отвертки примерно на 5 мм внутрь в распорный зажим.
– Извлечь распорный зажим.
– Таким же образом извлечь распорный зажим в верхней …
– и в нижней области переднего подкрылка.
– Отжать подкрылок в передней части в сторону, чтобы были доступны гайки крепления накладки бампера.
– Выкрутить гайки -2- с резьбовых пальцев -1- накладки бампера на обеих сторонах.
Для дорестайлинговых автомобилей без SingleFrame
– Выкрутить верхние болты -2- накладки -3-.
– Также выкрутить оба передних болта -1-.
Для рестайлинговых автомобилей с SingleFrame
– Выкрутить верхние болты -4- накладки -1-.
– Также выкрутить оба передних болта -3-.
– Извлечь накладку -1- из направляющей крыла снизу, как показано на рисунке.
– Отвести накладку немного вперед и отсоединить магистрали системы очистки фар и всю электропроводку.
– Полностью снять накладку бампера.
Передний бампер
Рис. 16–1. Передний бампер: 1 – центральная вентиляционная решетка; 2 – винт, 1 Н·м; 3 – бампер; 4 – наполнитель; 5 – расширяющийся пистон; 6 – амортизатор удара; 7 – гайка (до 1994 г.) или болт (с 1995 г.), 23 Н·м; 8 – болт, 12 Н·м; 9 – гайка; 10 – кронштейн; 11 – гайка; 12 – усилитель бампера; 13 – болт, 65 Н·м; 14 – вентиляционная решетка; 15 –держатель номерного знака
Передний бампер показан на
Рис. 16–2. Крепление переднего бампера (2) к амортизатору удара (3): 1 – болт
Отверните винты и снимите нижний брызговик моторного отсека (
Рис. 3.2–1. Расположение винта крепления левой вентиляционной решетки
Отверните винты крепления левой и правой вентиляционных решеток бампера и снимите их (см.
Рис. 16–3. Элементы крепления переднего бампера к усилителю бампера: 1 – зажим; 2 – усилитель бампера; 3 – бампер; 4 – расширяющийся пистон
Выдавите расширяющийся пистон 4 (
Рис. 16–4. Элементы крепления держателя номерного знака к переднему бамперу: 1 – держатель номерного знака; 2 – винты; 3 – фиксатор
Выверните винты крепления 2 держателя номерного знака 1 к бамперу, нажмите на боковые фиксаторы держателя номерного знака и снимите его с бампера (рис. 16–4).
