Как включить печку на ваз 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

• радиатор;
• кран;
• вентилятор;
• тросики управления;
• воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

• течь отопителя;
• отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Диагностика неисправностей краника печки отопителя

Как и все остальные элементы, кран тоже подвержен неисправностям. Пожалуй, самая распространенная поломка – это износ прокладок и сальников крана, которая сопровождается утечкой охлаждающей жидкости. Главная ее опасность заключается в потере охлаждающего компонента, которая может осуществляться в небольших количествах. Со временем антифриз уходит, и мотор начинает перегреваться.

Узнать об этом довольно просто

Прежде всего, обратите внимание на состояние стекол, если они начинают покрываться испарениями в виде липкого компонента ОЖ, то это явный знак к тому, что в салон машины попал тосол. Второй признак – это лужа тосола, которая образовывается под ковриком пассажирского сидения. В этом случае, вначале проверяют плотность крепления крана и подтягивают болты

Если это не дает положительного результата, а из крана все равно протекает антифриз, то потребуется уже замена элемента. Постарайтесь сделать это как можно быстрее, так как любой антифриз имеет высокую токсичность, что весьма опасно для здоровья

В этом случае, вначале проверяют плотность крепления крана и подтягивают болты. Если это не дает положительного результата, а из крана все равно протекает антифриз, то потребуется уже замена элемента. Постарайтесь сделать это как можно быстрее, так как любой антифриз имеет высокую токсичность, что весьма опасно для здоровья.

Главная проблема при диагностике возникает, когда автомобиль эксплуатируется на воде. Дело в том, что вода практически не имеет запаха, а ее испарения не содержат каких-либо видимых признаков. В этом случае, необходимо как можно чаще проверять уровень воды в расширительном бачке.

Другая неисправность – это слетевший трос с рычага отопителя. Бывает такое, что кран никак не реагирует на изменение положения рычага управления. При этом, рычаг становится не таким тугим, а вентилятор гоняет только холодный воздух. В этом случае, трос одевается на место, регулируется и фиксируется.

Последняя проблема крана – это его засорение

Определить тоже достаточно просто, однако можно легко спутать с засорением самого радиатора, поэтому обратите особое внимание на то, насколько туго происходит запирание и отпирание. Кран подвергается как замене, так и простой очистке

Поломка водяного насоса

Если печка ВАЗ-2104 дует холодным воздухом при открытом кранике, одной из причин может быть неисправность помпы – насоса, обеспечивающего циркуляцию охлаждающей жидкости по магистрали.

Выход их строя этого водяного насоса может быть обусловлен появлением течи, что проявится не только ухудшением обогрева салона, но и ростом температуры внутри двигателя из-за уменьшения общего объёма антифриза. Обнаружить такую проблему можно только при визуальном осмотре – в районе помпы будут видны следы подтекания ОЖ.

Вторая причина неработоспособности насоса – заклинивание подшипника вала, но обычно этому предшествует появление гула, так что здесь с диагностикой неисправности намного легче.

Поскольку помпа не подлежит ремонту (утверждение для многих выглядит спорным, но для большинства автовладельцев так и есть), то проблема «лечится» заменой насоса, которая производится в следующем порядке:

• сливаем антифриз. Не весь – откручиваем пробку на блоке силового агрегата. Если сочетать процедуру замены помпы с заменой охлаждающей жидкости, нужно будет открутить и сливную пробку, расположенную на основном радиаторе;
• отсоединяем клеммы АКБ и снимаем аккумулятор, чтобы не мешал;
• отсоединяем колодку с проводами питания электровентилятора, откручиваем три болта, удерживающих вентилятор, снимаем его;
• отпускаем гайку, отвечающую ха натяжение ремня генератора, что позволит снять ремень;
• откручиваем гайку, которой скоба прикручена к вентилятору, отводим её в сторону;
• откручиваем болты, удерживающие шкив водяного насоса, придерживая его отверткой;
• демонтируем шкив и принимаемся за откручивание четырёх гаек, удерживающих помпу на корпусе мотора;
• после снятия насоса производим зачистку посадочного места наждачной шкуркой (если старая прокладка прикипела);
• устанавливаем новую прокладку, предварительно смазав её герметиков, монтируем новую помпу;
• все остальные операции производим в обратном порядке.

Перед заливкой тосола убедитесь, что рычаг управления краником печного радиатора находится в положении «открыто». Для предотвращения образования воздушных пробок следует отсоединить шланг впускного коллектора.

Почему печка на ВАЗ 2107 плохо греет, причины:

Частая причина — недогретый двигатель.

Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).

Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!

Воздух в системе охлаждения.

Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.

Печка плохо дует в левую сторону

Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Печка утратила эффективность – причины

Если отказ одного из элементов системы обогрева диагностировать нетрудно, то со случаями утраты эффективности зачастую разобраться самостоятельно бывает нелегко.

Так, когда печка дает слишком мало тепла на максимуме, то допустимо заподозрить такие неполадки:

• закупорка основного или печного радиатора;
• износ уплотнителя заслонки воздухоприемника;
• неисправность системы охлаждения.

Начинать поиск проблемы рекомендуем с радиатора отопителя. Для этого:

• запустите двигатель;
• разогрейте его до рабочих показателей;
• поставьте регулятор печи на максимум;
• ощупайте радиатор, а также патрубки, присоединенные к крану.

Если последние оба горячие, то скорее засорился теплообменник – его придется чистить или менять. Когда же и шланги холодные – возникли неполадки в системе охлаждения. Нагрев лишь патрубка, ведущего к крану, говорит о заклинивании последнего или обрыве тягового тросика.

Надлежаще высокая температура радиатора на фоне низкой эффективности печки указывает на проблемы с притоком воздуха. Здесь чаще всего выходит из строя прокладка заслонки.

Замена крана печки ВАЗ 2101 — ВАЗ 2107

Привет) Эта небольшая статья посвящена замене крана печки на ВАЗ 2101 и в общем, в любой другой ВАЗ-овской Классике.

Нужно ли сливать тосол с системы охлаждения автомобиля, перед снятием печки? — необязательно, ведь патрубки идущие в салон — ( к радиатору печки) находятся в самой верхней точке системы охлаждения двигателя и поэтому больших потерь тосола не будет. Но при желании, вы можете произвести слив и замену тосола. Сливаете вы тосол, или нет, перед демонтажем радиатора отопления ВАЗ, вам будет необходимо ослабить хомуты подводящего и отводящего шланга, что бы затем вытащить подводящий и отводящий шланг из металлических трубок отопителя ВАЗ 2101. Стоит сказать, что резиновые патрубки, если они давно не снимались, могут сниматься весьма неохотно — это особенно актуально по отношению к короткому ( подводящему патрубку), поэтому сначала лучше снять более длинный — отводящий патрубок, а для того, чтобы снять отводящий патрубок, вам может пригодится помощь друга. Который будет придерживать сам подводящий патрубок и удерживать его в неподвижном состоянии, а вы будете крутить саму печку и вытягивать ее на себя, как бы проворачивая металлическую трубку, которая осталась внутри подводящего патрубка

Обратите ваше внимание на фото. Также обратите внимание, что металлические трубки отопителя проходят сквозь резиновую пластину- уплотнитель, ее можно снимать можно не снимать ( уплотнительная пластина закреплена на двух болтах.)

После демонтажа отопителя ВАЗ 2101, вы увидите такую картину — смотрите фото. В большинстве случаев, демонтаж печки производится из-за подтеков, из- под крана печки, или же из-за закисания крана, которое приводит к его постоянно открытому, или же постоянно закрытому состоянию. Конечно если кран постоянно закрыт, не о каком тепле в салоне речь идти не может. Для замены крана, вам будет необходимо его открутить, как правило для откручивания гаек крана отопителя салона ВАЗ 2101- ВАЗ 2107, используется ключ на 10. Гайки могут закиснуть и плохо откручиваться, вам может пригодится жидкость типа WD40

Также обратите внимание на шпильки, которые торчат из печки радиатора и удерживают основание крана, в некоторых случаях гайка прикипает так сильно, что пытаясь ее открутить, вы можете просто сорвать шпильку. Так, что при замене очень старого крана печки ВАЗ 2101, вы должны быть готовы к возможно необходимой замене самого отопителя

Стоит сказать, что на ВАЗ2101 как правило установлен медный радиатор печки, который ценится значительно больше алюминиевого, что устанавливался на более поздние модели, например — ВАЗ 21063. Медный радиатор печки сохраняет тепло значительно лучше, чем радиатор из алюминия, но и цена медного радиатора печки вдвое выше.

Сам кран печки стыкуется к радиатору через резиновую прокладку — уплотнитель, желательно смазать прокладку с обеих сторон герметиком, который предназначен для уплотнений деталей соприкасающихся с антифризом и тосолом. Еще одна резиновая прокладка устанавливается между краном печки ВАЗ и металлической трубкой, которая идет к резиновому шлангу. После того как вы прикрутили новый кран, нужно дать герметику схватится, для этого обычно требуется около 30 минут.

Радиатор отопителя устанавливается большой трубкой вверх, на которую одевается более длинный резиновый шланг.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла. Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран

Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта от этого не получалось. К примеру, самостоятельно можно:

• уплотнить стыки воздуховодов с соплами,
• перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около 4,5 А. Моторчик же вентилятора на ВАЗ 2108 при 4100 оборотах в минуту потребляет 14 А. Порядок доработки отопителя следующий:

Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается один их аэродинамический гребеней, что подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.

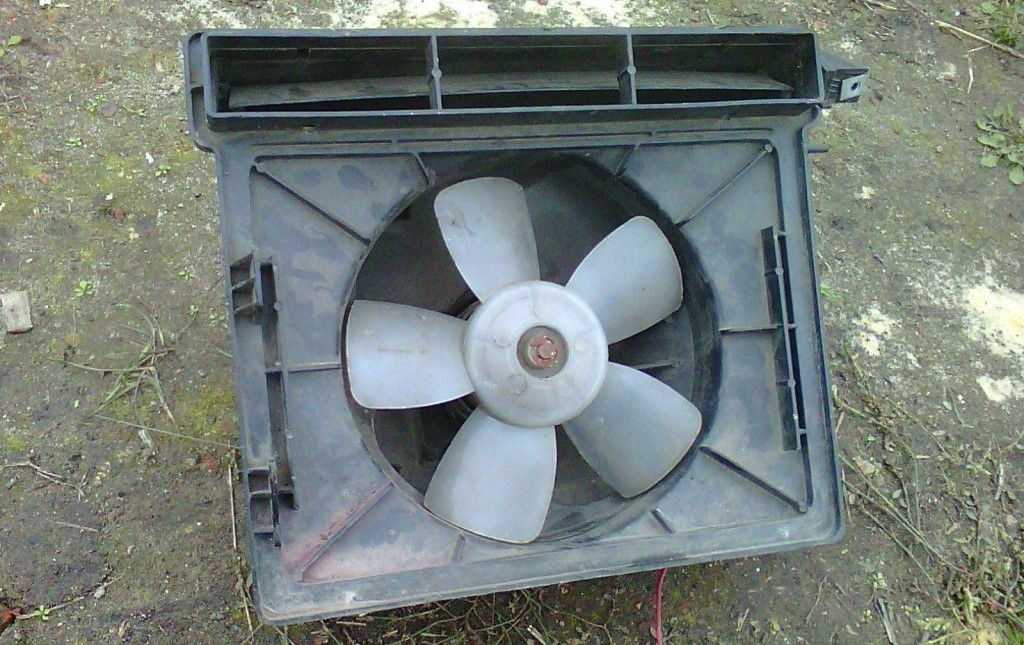

Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал

Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум

Лучший вариант замены — резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина — во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Что скрывает под собой панель в салоне авто

«Эффект холодильника» становится наиболее ощутимым, если вы до сих пор продолжаете эксплуатировать старые модели ВАЗ с передним приводом: 2108, 2109, 21099. Попробуем разобраться, имеется ли какая-то возможность самостоятельно заменить отопительную систему. Несмотря на визуальную идентичность моделей авто некоторая разница в этих узлах ВАЗ 8-й и 9-х моделей все же присутствует.

Принципиального характера это отличие не имеет. Просто в процессе эволюции из конструкции были убраны лишние воздуховоды, изменена форма заслонки, расположение радиатора. Но это не меняет принципа работы. Салон обогревается воздухом, за его нагрев отвечает радиатор, имеющий связь с системой охлаждения мотора, а сам отопитель располагается под панелью приборов в салоне автомобиля, которая у ВАЗ 21099 более высокая из-за некоторых особенностей конструкции печки. С помощью подключенных воздуховодов поток тепла поступает в салон.

Чтобы принудительно нагнетать прогретый воздух в салон, в верхней части отопителя расположен вентилятор, вращается который с помощью электромотора. Проще всего произвести доступ к нему из отсека двигателя. , о котором сказано выше, находится в моделях ВАЗ 2109, 2108 и 21099 возле самого обогревателя. Он имеет уплотнение в виде пенополиуретановой прокладки и состоит из двух пластиковых бачков, охлаждающих пластин и трубок, расположенных в два ряда.

Так как отопление связано с системой охлаждения автомобиля, то и циркуляция жидкости через радиатор происходит с помощью насоса этой системы. Регулировать ее поток можно с помощью крана отопителя и различных рычагов, воздействующих на положение клапанов и заслонок. В салон теплый воздух поступает через два центральных и два боковых сопла, внутри которых расположены заслонки, регулирующие интенсивность обогрева. Направление потока также изменяется лопатками-жалюзи с помощью рычажков в салоне.

После того, как воздух в салоне нагрет, необходима его циркуляция и поддержание установленной температуры. Необходим выход отработанного потока наружу. В связи с этим на моделях ВАЗ 2108 горячий воздух поступает наружу через отверстия, расположенные в центральных кузовных стойках. У автомобилей 9-х моделей эти отверстия расположены в углах задних боковых стекол и имеют резиновые клапаны, мешающие поступлению в воздуховоды атмосферного воздуха.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

1. Неисправность в монтажном блоке.
2. Выгорели контакты переключателя скоростей вентилятора печки.
3. Сгорело сопротивление для регулировки скорости.
4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Инструкция по настройке и использованию печкой ваз 2107 🙂

Дорогие друзья, скоро зима, грядут морозы, похолодание, оттепели, и в зависимости от погоды многие задаются вопросом — как настроить печку в ВАЗ исходя из внешних климатических факторов. Я никогда не думал что этот вопрос настолько часто возникает у клаасиковода, но вспомнив себя, столкнувшегося впервые с калссической печкой еще на "копейке" в период "лихих" девяностых понял, не одного меня смущает наличие трех рычажков управления печкой в семерке (в копейке их всего два) и процесс понимания их настройки. Итак, упрощаем задачу, "мурзилка" есть не у всех, посему расшифровываем, дабы никто не замерз и не перегрелся. Итак, напоминаем, что верхний рычаг печки управляет непосредственно самим краном отопителя. В крайнем правом положении рычага кран полностью открыт и через радиатор отопителя проходит наибольшее количество охлаждающей жидкости (печка, точнее ее радиатор, горячая); в крайнем левом — кран полностью закрыт и жидкость в радиатор отопителя не поступает (печка холодная).
Средний рычаг управляет крышкой люка воздухопритока. Да, в классике есть и такая крышка. Аналог рециркуляции древний, хотя совсем не рециркуляция, просто ограничитель. В крайнем правом положении рычага в салон автомобиля ваз 2107 поступает максимальное количество воздуха с улицы, а в крайнем левом — воздух в салон не поступает вообще (при условии герметичности крышки и исправности привода управления оной).
Нижний рычаг управляет распределением потоков воздуха на обдув лобового стекла (крайнее правое положение) и стекол передних дверей (крайнее левое положение). Тоже полезная штука, но по моим наблюдениям очень часто неисправная. Надеюсь что эта маленькая заметка помогла вам разобраться в "столь сложном вопросе" как управление печкой ваз 2107 🙂

И помните, если вас не удовлетворяет производительность штатной печки, мы рекомендуем вам обратить внимание на вот эту статью, про кардинальную переделку печки с установкой улитки от 2108 😉

Схема и особенности печки ВАЗ 2107

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
   Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Засорении радиатора.
3. Образовании воздушной пробки в радиаторе печки.
4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.
